如何正確選擇液壓電磁閥的通徑？
2026-01-25 17:36:00
再根椐計算的理論流量，選擇合適的液壓泵排量，在實際工況中要考慮脈動係數和係統效率一般取泵流量的 1.1-1.2倍。接下來還要根椐泵的排量，選擇合適的液壓閥，管路及接頭的通徑。
今天我們先聊聊如何正確選用液壓閥的通徑，以常見的電磁換向閥為例，選擇電磁換向閥通徑時，需要考慮哪些因素進行係統化決策：
1.基礎流量匹配
額定流量對照:電磁換向閥的額定流量應大於或等於液壓泵的最大輸出流量。
例如:6通徑閥:額定流量約 30L/min(3bar壓力損失時)。若泵流量≤30L/min，可直接選用。
10通徑閥:如力士樂WE10係列額定流量達80L/min🚉，適合泵流量≤80L/min的係統。

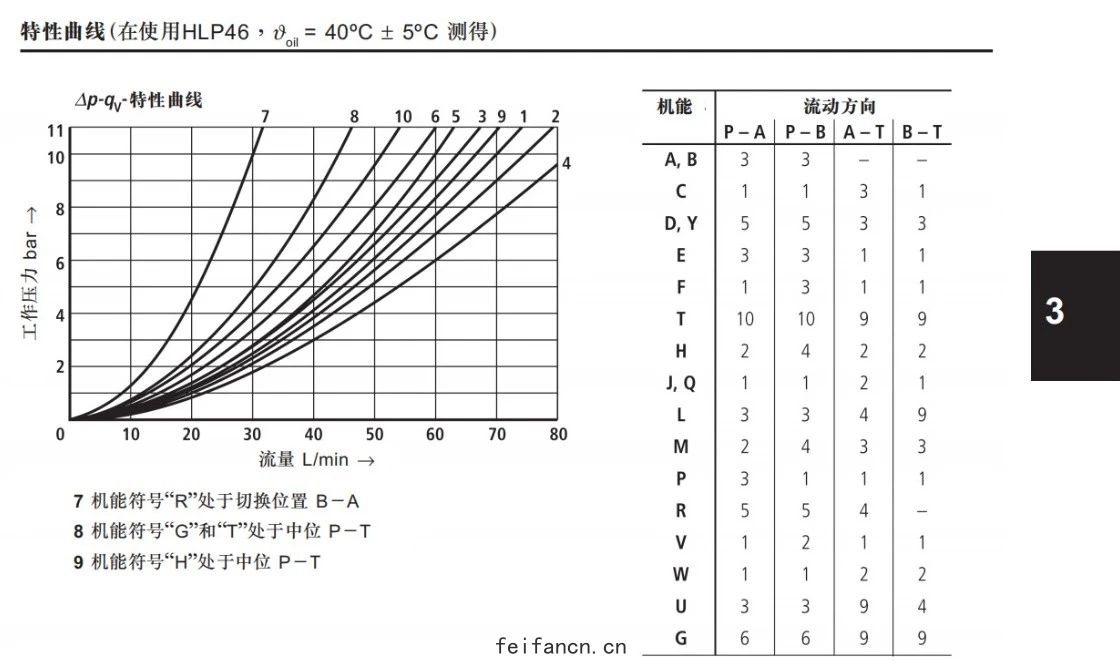

壓力-流量曲綫參考:需查閱閥樣本中的曲綫，以3bar過流阻力對應的流量為基準值。若泵流量接近但略低於該值，需留10%-20%餘量以應對瞬態波動。
2.流量動態修正
液壓缸回油放大效應:活塞杆內縮時，回油流量為泵流量與缸麵積比的乘積(如麵積比1.5:1時，回油流量=泵流量x1.5)。此時需按回油流量選擇閥通徑，而非僅依據泵流量。
差動回路特例:在差動連接中，換向閥通徑需比回路其他閥更大，以承受更高的動態流量。
3.壓力損失綜合評估
係統總壓損計算:需疊加換向閥自身壓損，管路阻力及油路塊內部壓損。若總壓損超過允許值(如影響執行元件速度)🌨，需增大通徑以降低局部阻力。
背壓限製:回油口(T口)背壓不得超出樣本允許值(如某些閥限製為6.3MPa)，否則可能導致換向困難或泄漏💦。
4.電磁閥類型限製
流量上限約束:受電磁鐵吸力限製，純電磁換向閥的適用流量通常≤80L/min(10通徑閥)，更高流量需改用電液換向閥。
特殊工況調整:若需頻繁換向(如換向頻率>0.5Hz)或高需選擇濕式電磁鐵或高功率型號以提壓(>31.5MPa)，高可靠性。
5.實例化選型流程
1.確定泵流量:例如泵流量為 40L/min。
2.初選通徑:參考樣本中6通徑閥的額定流量(如40L/min或38L/min)，若泵流量接近上限，需核實曲綫是否涵蓋峰值。
3.動態修正:若用於液壓缸回路且麵積比為 1.5:1，回油流量達 60L/min，需選用更高通徑(如10通徑閥需支持260L/min)或電液閥。
4.壓損驗證:計算係統總壓損，若超過 3bar則需升檔通徑或優化管路設計。
6.輔助決策工具
樣本數據參考:如力士樂WE6係列(6通徑)最大流量30L/min，WE10係列(10通徑)80L/min;Sun電磁閥主級流量可達12gpm(約45L/min)
7.錯誤選型後果
通徑過小:導致壓損過高，油溫上升，換向延遲甚至閥芯卡滯。
通徑過大:成本增加，體積冗餘，響應速度降低👌。
綜上🧛，需結合泵流量，動態工況，壓力損失及閥性能參數綜合決策🏝，必要時通過仿真或實驗驗證選型合理性。
