柱塞泵 & 葉片泵，簡單看懂原理
2026-07-30 16:40:55
本文以結構剖視圖的方式介紹柱塞泵與葉片泵的常見類型及其工作原理。圖中同時標注了各控製方式下的油路狀態，JIS 液壓圖形符號與性能特性曲綫，可對照查看。

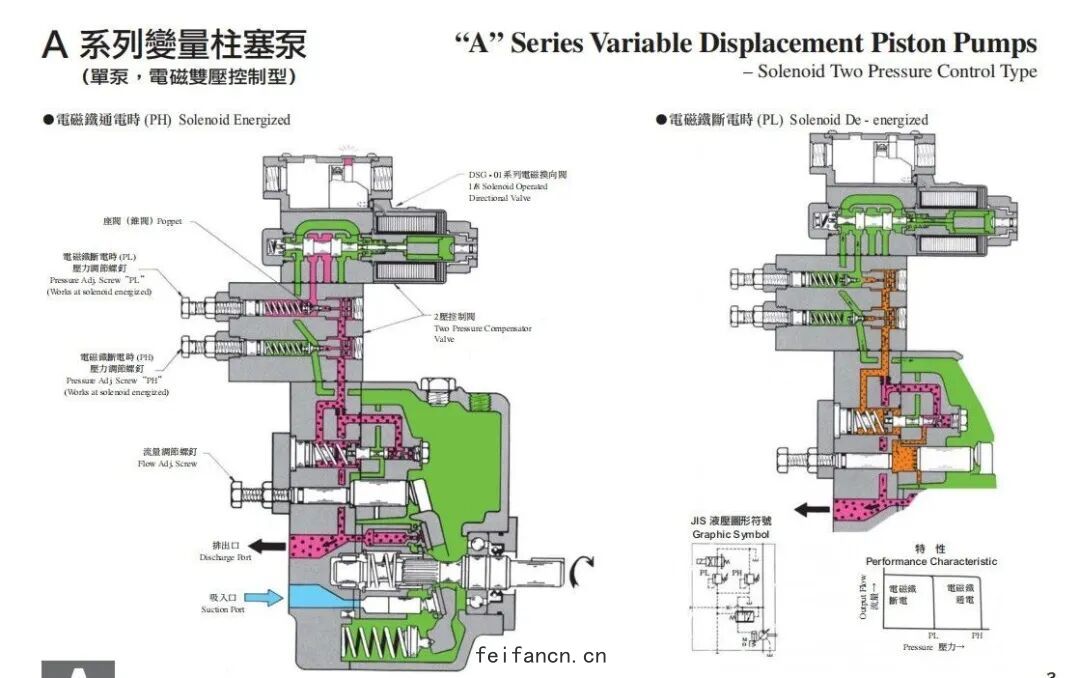

1. A 係列變量柱塞泵（單泵，電磁雙壓控製型）
"A" Series Variable Displacement Piston Pumps – Solenoid Two Pressure Control Type
分別給出電磁鐵通電時（PH）與斷電時（PL）兩種狀態，涉及 DSG-01 係列電磁換向閥，座閥（錐閥），2 壓控製閥，PH/PL 壓力調節螺釘與流量調節螺釘。

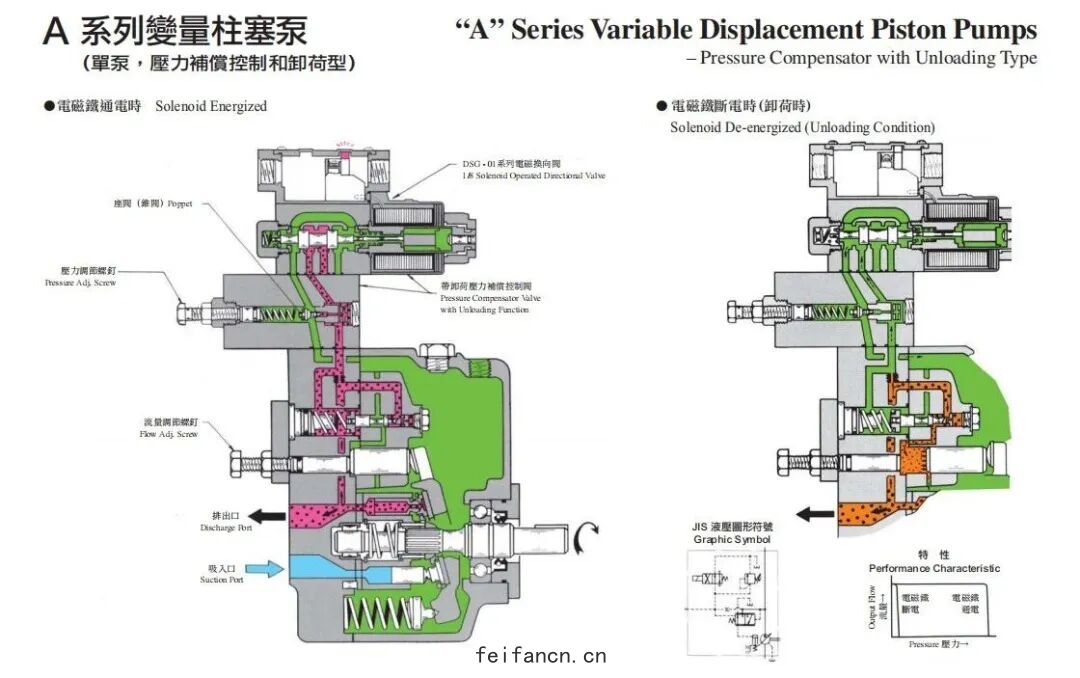

2. A 係列變量柱塞泵（單泵🗗，壓力補償控製和卸荷型）
"A" Series Variable Displacement Piston Pumps – Pressure Compensator with Unloading Type
對比電磁鐵通電時與斷電（卸荷）時的油路，核心元件為帶卸荷壓力補償控製閥。
3. A 係列變量柱塞泵（單泵🖡，壓力補償控製型）
"A" Series Variable Displacement Piston Pumps – Pressure Compensator Type
對比最大流量時與全截流時的狀態，標注了滑閥芯，控製柱塞，加油口，泄油口🕑，尖軸（球窩），斜盤（變量控製箱）🧈，凸輪板（斜流板）🍰，柱塞組合件，座承環等結構。

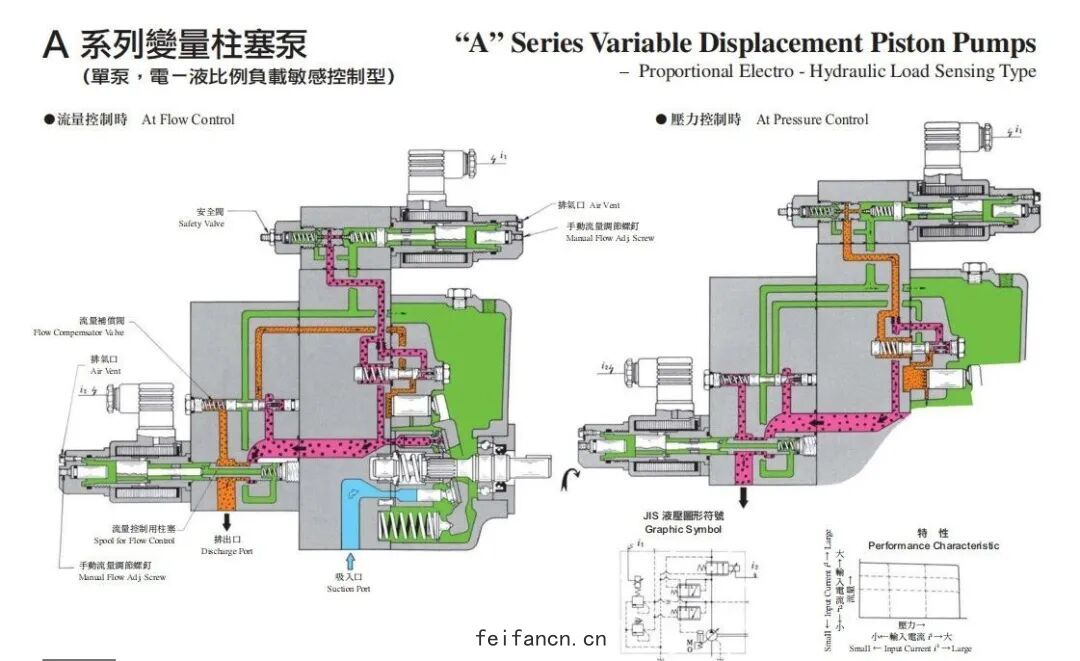

4. A 係列變量柱塞泵（單泵，電—液比例負載敏感控製型）
"A" Series Variable Displacement Piston Pumps – Proportional Electro-Hydraulic Load Sensing Type
分為流量控製時與壓力控製時兩種工況，含安全閥，流量補償閥，流量控製用柱塞，手動流量調節螺釘與排氣口🖎。

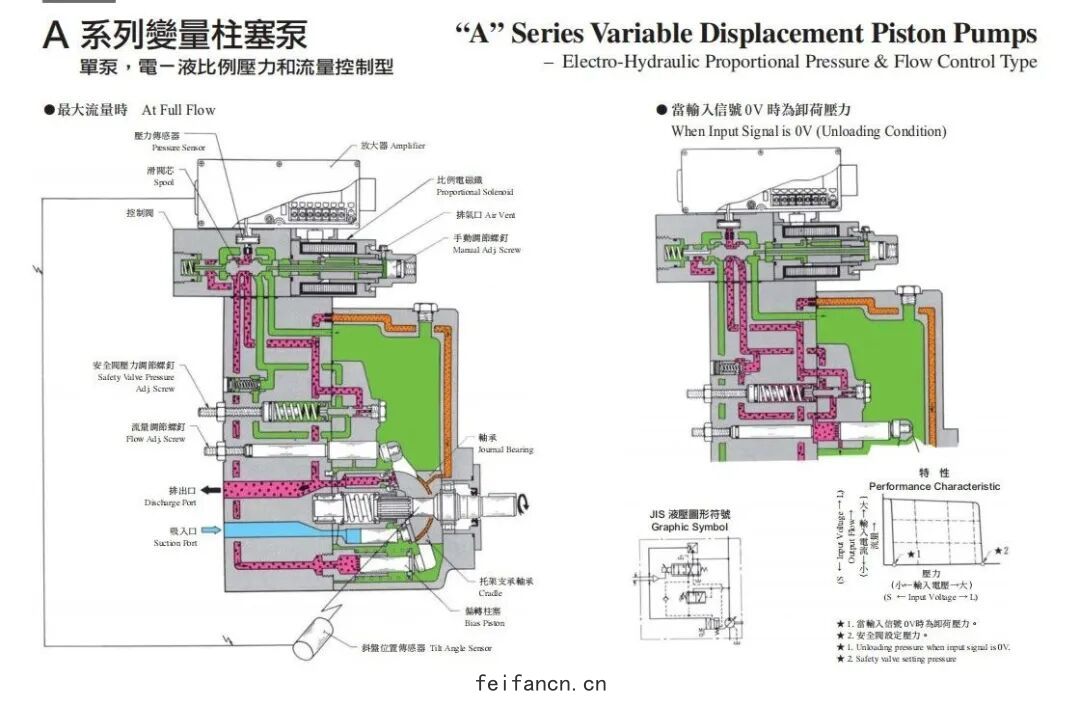

5. A 係列變量柱塞泵（單泵，電—液比例壓力和流量控製型）
"A" Series Variable Displacement Piston Pumps – Electro-Hydraulic Proportional Pressure & Flow Control Type
給出最大流量時與輸入信號 0V 卸荷壓力時兩種狀態，含放大器，壓力傳感器，比例電磁鐵，斜盤位置傳感器，偏轉柱塞與托架支承軸承。

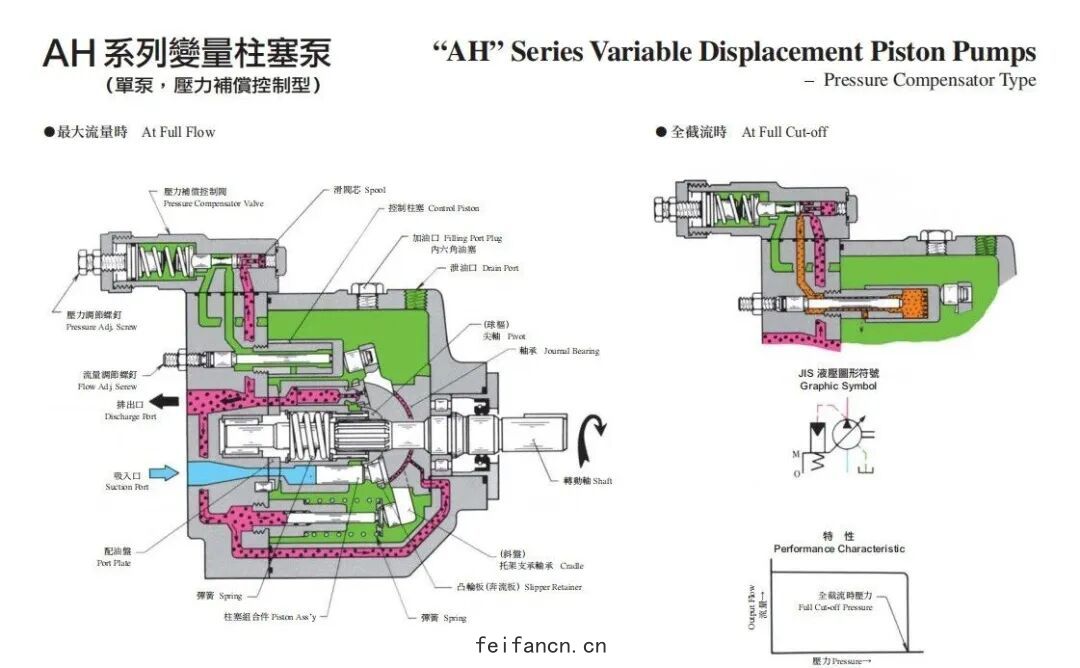

6. AH 係列變量柱塞泵（單泵，壓力補償控製型）
"AH" Series Variable Displacement Piston Pumps – Pressure Compensator Type
對比最大流量時與全截流時的狀態，標注壓力補償控製閥，配油盤，凸輪板（斜流板），柱塞組合件與轉動軸。
Part.2 葉片泵

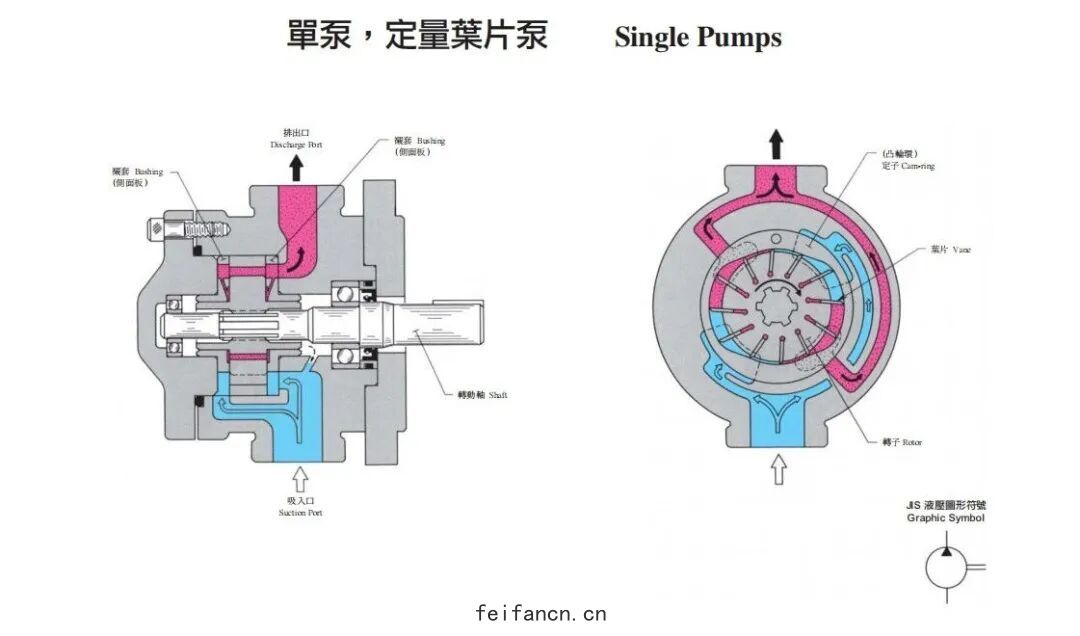

7. 單泵，定量葉片泵
Single Pumps
剖視圖與端麵視圖對照🦸，標注襯套（側麵板），定子（凸輪環），轉子，葉片，吸入口與排出口📰。

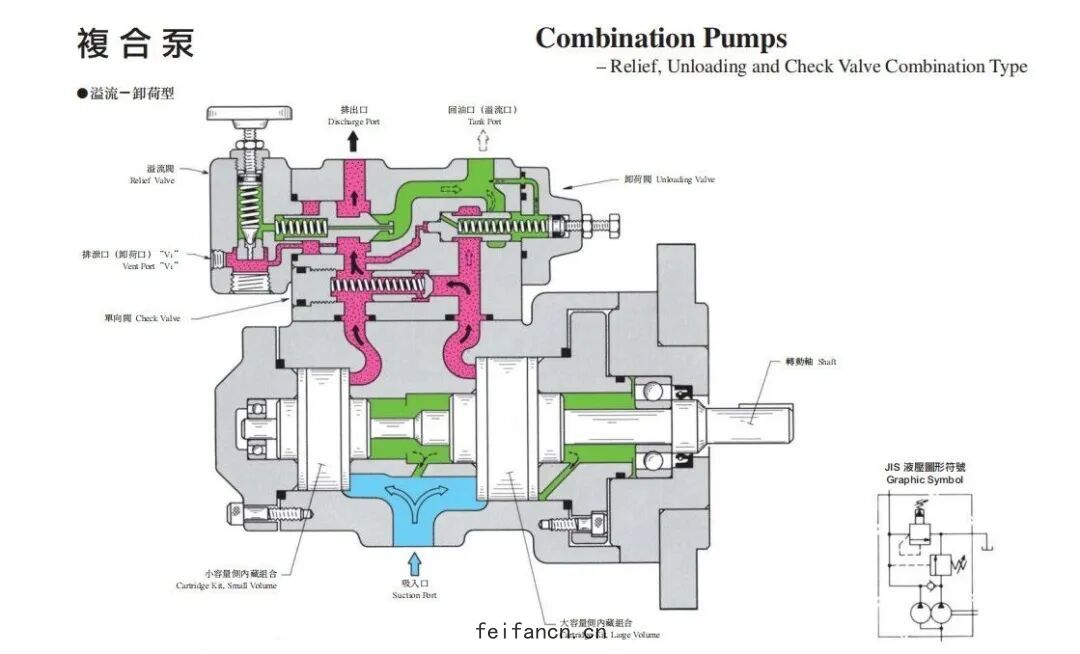

8. 復合泵（溢流—卸荷型）
Combination Pumps – Relief, Unloading and Check Valve Combination Type
集成溢流閥🧷，卸荷閥與單向閥，含大容量側內藏組合與小容量側內藏組合，排泄口（卸荷口）"V"📪。

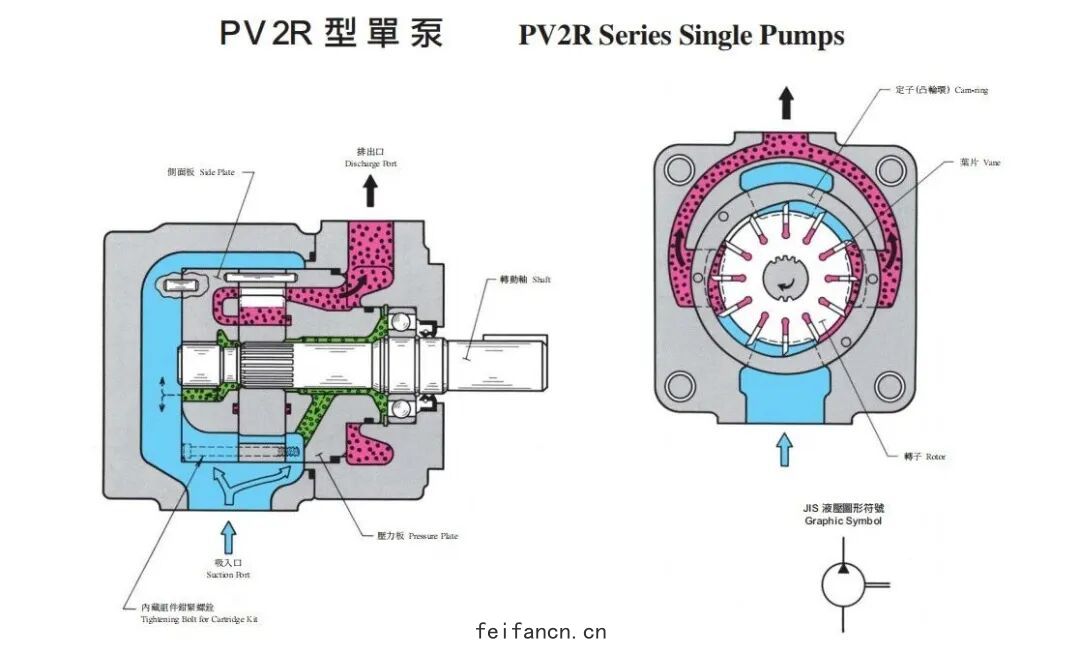

9. PV2R 型單泵
PV2R Series Single Pumps
標注側麵板，壓力板，內藏組件緊固螺栓，定子（凸輪環），葉片與轉子。

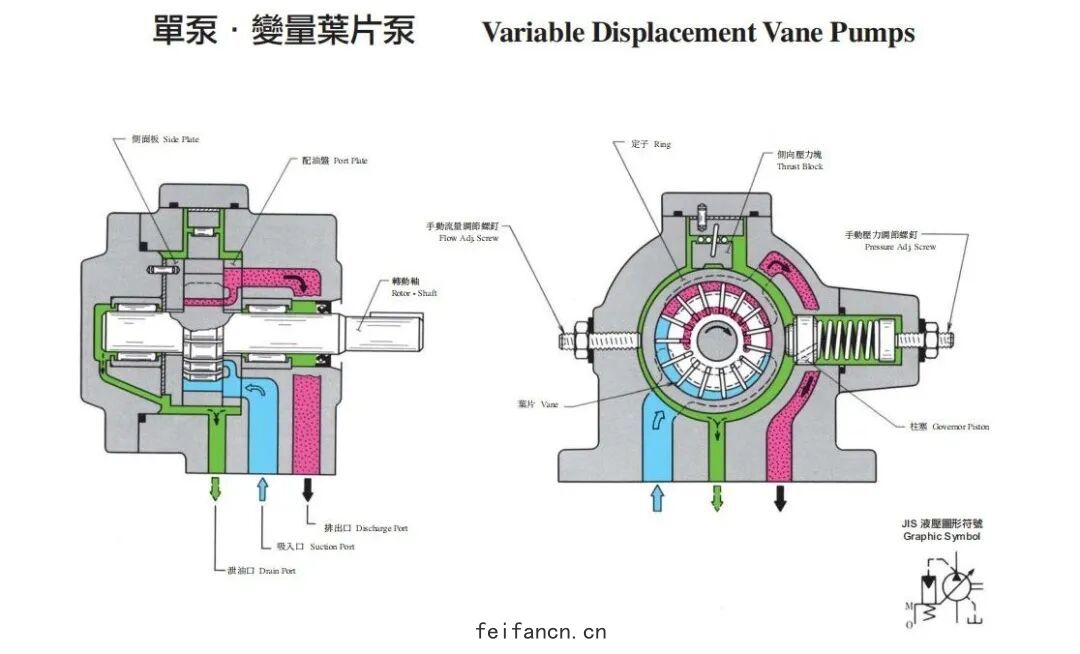

10. 單泵·變量葉片泵
Variable Displacement Vane Pumps
標注側麵板，配油盤，定子環🌹，側向壓力塊，柱塞，手動流量調節螺釘與手動壓力調節螺釘，含泄油口。

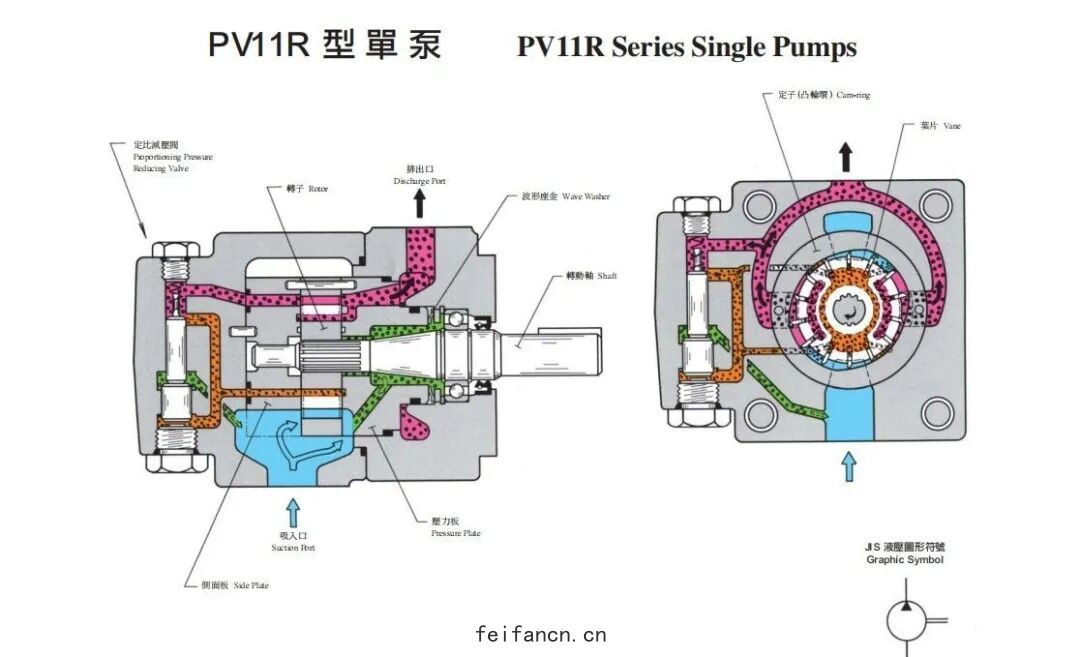

11. PV11R 型單泵
PV11R Series Single Pumps
標注定比減壓閥，轉子，波形墊金，壓力板💰，側麵板，定子（凸輪環）與葉片🦗。
聲明：本文源自微液壓，僅作學習交流之用。素材及文章版權歸原作者所有。
