派克: 選購儀表管的四大關鍵因素
2022-05-20 09:48:48
設計密封儀器係統時，確保係統安全性和可靠性的第一步是選擇合適的儀表管，以達到預期用途。合適的儀表管起重要 連接作用且兼容其他組件🍄，沒有合適的儀表管，係統完整性就是不完整的。
Tips 在本文中，我們列出了為派克 A-LOK®和 CPITM 係列管件選購高質量儀表管的四項關鍵參數。
派克的儀表管件廣泛應用於要求產品最佳性能的各種場合。派克的儀表管件和選定儀表管的兼容性對提供始終如一的高 可靠性至關重要📺。
1. 材料相容性
選擇應用於不同場合的合適儀表管時，最重要的考量因素應是管材與所含介質的相容性🐲。表 1 列出了常見材料及其一般 應用🍓，表 1 還列出了各種管材的最低和最高工作溫度🤢。
此外，派克儀表接頭可兼容類似材料。不鏽鋼配件隻能與不鏽鋼管，6MO 接頭和 6MO 儀表管等聯用。禁止混合材料。閱讀派克關於在 6MO 管上使用 316 不鏽鋼管件的意見
2. 儀表管硬度
關鍵是選擇比管件材料硬度較小的管件材料。例如，不鏽鋼管硬度應為 Rb 80 或更低的硬度值。派克 A-LOK® / CPI™ 管 件已在 Rb 90 硬度級別的管材上進行了測試，測試性能優異。
3. 壁厚
適當的壁厚對符合與相關工作壓力的公認安全係數是必要的。派克公開資料中的儀表管圖表列出了各材料的儀表管外徑 (OD)尺寸和壁厚組合，以便安全使用派克 A-LOK®和 CPITM管件。禁止使用壁厚值超出圖表規定值的儀表管。
所有工作壓力均按照美國機械工程師學會 B31.3《化工廠和煉油廠儀表管規範》和美國機械工程師學會 B31.1《動力儀表 管》中的建議進行計算。所有計算均經過派克研發實驗室嚴格，廣泛的測試程序確認。每次計算都使用一個容許應力值， 該值包含一個 4:1 的安全係數🤞。
所有測試都是為了盡可能模擬實際工作環境。派克不“支持”儀表管在某點出現故障，因為這並不真正代表派克產品在“實 時”應用中發揮的作用。
並非所有製造商都支持其組件的壓力等級要求，並進行廣泛測試。鑒於此，理解有關參考未經證實建議的含義非常重要。
注🍀：氣體服務
選購氣體儀表管時，必須特別小心。儀表接頭中的卡套必須可以密封任何表麵缺陷,以實現氣密密封。氣密密封是通過卡 套穿透儀表管表麵來實現的。
隻有當儀表管提供徑向阻抗且管材硬度較套圈硬度小時🗜，才能實現穿透。厚壁儀表管有助於提供阻力，下表提供了一係 列壁厚選項，以便安全使用派克管件。藍色等級表示直徑和壁厚的組合，此組合不適用於氣體服務。

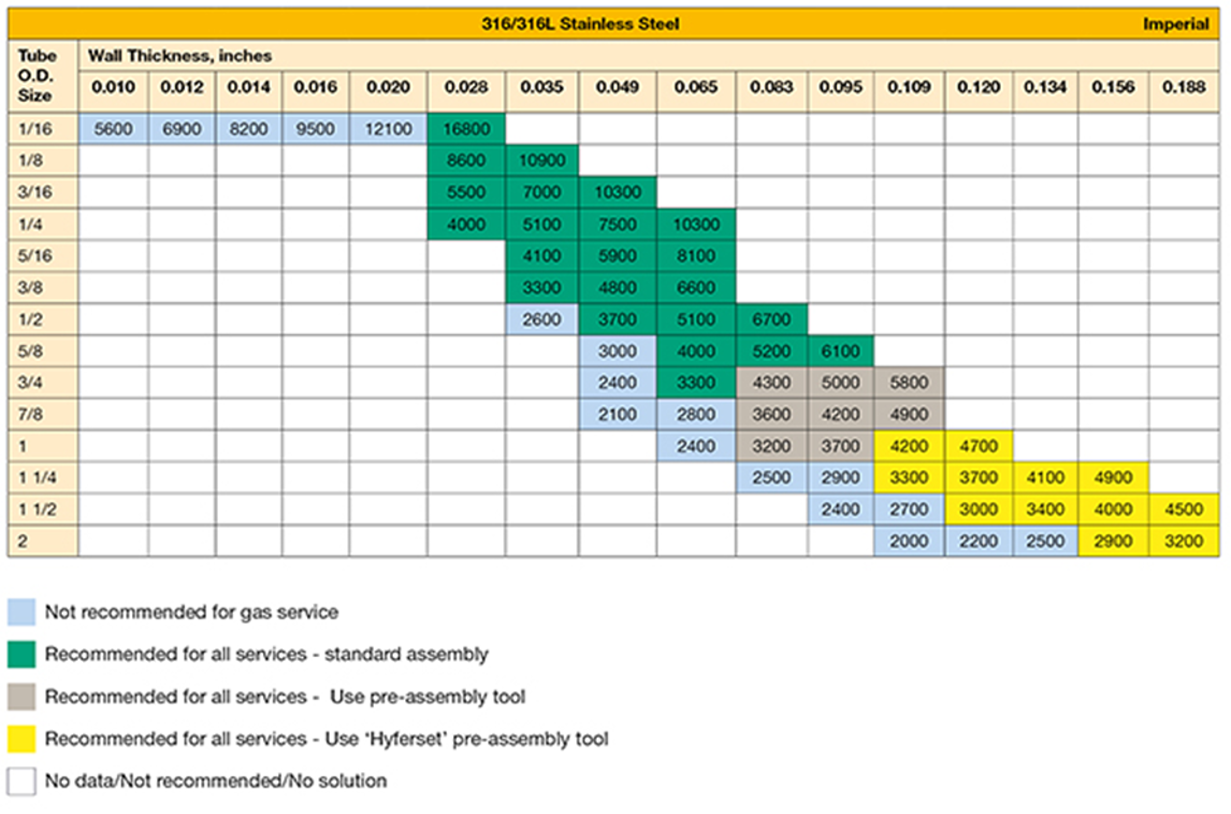

tips: 表 2 基於儀表管外徑尺寸和壁厚組合，316/316 升不鏽鋼材料中英製儀表管的最大工作壓力(單位為磅/平方英寸)。
4.高溫
派克儀表管表列出了工作壓力在高溫下應采用降級係數。請參見下表，了解派克在我們的 A-LOK® 管材產品中提供 的常見材料的降級係數。 任何情況下，管件組件的壓力不得超過建議的工作壓力。
*雙重認證等級，如 316/316L🎝，滿足兩種合金等級的最低化學和機械性能要求🕖。
