行走設備設計師深知，在實際應用中，那些位於設計上限高度的障礙物也會給臂式高空作業平台帶來挑戰🗼。因此，賓夕法尼亞州捷爾傑工業公司的設計師在設計推出E300AJP電動臂式高空作業平台時，配備了Jib-PLUS懸臂，以便能夠輕鬆靠近或繞過距離地麵9米以上的障礙物，到達更多工作位置，提升工作效率。
E300AJP電動臂式高空作業平台的水平伸距為6米，跨越距離為3.99米🛧，能實現360°非連續旋轉。鉸接臂在向下55°至向上86°的範圍內擺動時，可形成一個幾乎接近垂直的定向。在Jib-PLUS底座上安裝一個Helac螺旋擺動缸，即可將懸臂和平台左右移動弧度增加140°，而載重約227千克的平台則可由第二台Helac螺旋擺動缸旋轉180°。換而言之，E300AJP能夠真正實現多方向定位。
上述兩個懸臂工作端的Helac螺旋擺動缸均由派克漢尼汾設計製造🗗。

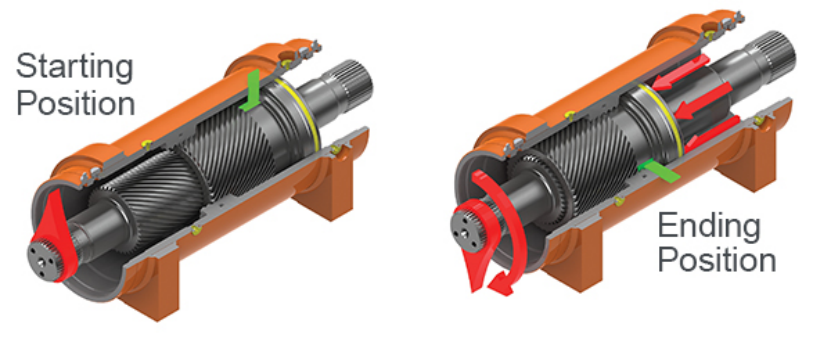

Helac L20-15螺旋擺動缸位於主臂和懸臂之間🗹，是臂架結構不可或缺的一部分——可發揮安裝支架，軸承支撐，動力鉸鏈以及旋轉裝置的作用。
➤主臂
主臂固定在螺旋擺動缸U形接頭的上孔，調平油缸則固定在下孔，而懸臂總成則直接安裝在螺旋擺動缸上。
➤懸臂
懸臂的上安裝支架通過螺栓固定在大直徑的鑽孔，自攻軸法蘭上，下安裝支架穿過螺旋擺動缸軸孔的連接杆固定在螺旋擺動缸底部。（連接杆起到了第二條裝載路徑的作用，可提高安全性。）懸臂的橫跨式定向不僅有助於提高穩定性和剛度，還能產生65,000英寸-磅的彎矩荷載量（設計餘量為2.75:1）。
