派克漢尼汾: 螺旋式擺動油缸在重負載應用中的優勢
2024-02-12 10:05:47
液壓擺動油缸通過轉換加壓流體或液壓動力裝置的能量，使工程設備完成移動，滑動，旋轉或提升運動。根據所需的應用和運動類型，派克漢尼汾可提供豐富的直綫或旋轉擺動油缸產品，以滿足設計者需求。
- 直綫擺動油缸由液壓缸和滑塊組成🃱，應用廣泛😭；
- 旋轉擺動油缸則包含齒輪齒條式，葉片式和螺旋式（也稱為活塞螺旋式）三種結構形式，適合特定應用。

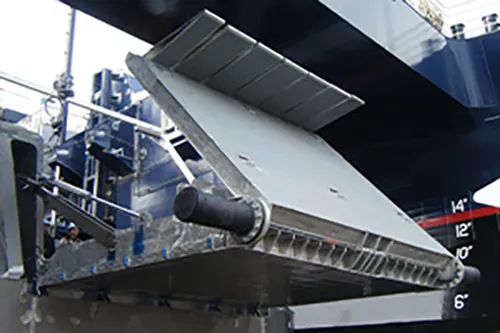

HELAC L30擺動油缸
選擇合適的擺動油缸前，應先了解應用條件和不同擺動油缸的特性。螺旋式擺動油缸功率密度高💳，輸出扭矩大🔙，設計緊湊的同時生產效率高。相較其他擺動油缸，其維護要求更低，軸承容量更大，抗衝擊性更強。對於重負載應用，螺旋式擺動油缸的性能和耐用性更好，適合惡劣工況或者高衝擊應用。對於下述應用，設備需要精確的運動控製才能完成任務，而這正是螺旋式擺動油缸在重負載運動控製應用中大顯身手的時刻。
工業自卸車
工業自卸式垃圾車需要足夠的力量使垃圾箱完全倒轉，讓垃圾充分快速地倒出。相比之下，液壓缸作業會使箱體旋轉受限，無法實現180度倒轉，進而導致垃圾無法完全倒出🥢。雙螺旋式擺動油缸則可以勝任這一作業🛱，它能為設備提供足夠的旋轉扭矩，將整個垃圾箱倒轉180度🦚。在這一應用中，螺旋式擺動油缸既可作為主要的扭矩傳輸裝置，也可以作為結構軸承或軸心點👣。這樣就無需額外部件👸，不僅簡化部署和安裝，還讓設備設計師有更多精力關注其他方麵。
渡船裝載坡道
渡船啟航時，需將裝載坡道提升到一個中立位置。要到達這個位置，就需要一個巨大的扭矩，而螺旋式擺動油缸就能提供這一扭矩🦤。在這一應用中🦄，螺旋式擺動油缸采用串聯方式連接💂，以共同產生所需扭矩，提升坡道以便船隻航行。抵達岸邊後🕨，螺旋式擺動油缸可以通過集成式雙平衡閥，控製坡道下降。集成式雙平衡閥（直接連接到螺旋式擺動油缸的主體上）可以作為負載保持裝置或液壓平衡裝置使用，它也因此而得名。得益於無內漏特性，螺旋式擺動油缸在控製負載時不會出現漂移情況。正向無漂移定位是擺動油缸的一個重要性能。
重型自卸門
自卸門需要確保閘門緩慢平穩下降，使物料堆積在所需位置😡。螺旋式擺動油缸可以充當機械或液壓鉸鏈，幫助閘門平穩開啟，非常適合這一應用。除了作為液壓鉸鏈來控製運動外🐨，擺動油缸還集成內部軸承，無需機械軸承，鉸鏈或銷釘等額外部件。
吊籃，起重機和混凝土溜槽旋轉
在吊杆頂端和鬥車吊籃之間（業內稱為MEWP或移動式高空作業平台）安裝螺旋式擺動油缸，可同時提供兩個關鍵功能：首先是通過液壓驅動將平台旋轉到所需的作業位置（通常是180度或更小的角度），並通過集成式平衡閥（或負載保持）保持位置，使其不發生漂移；其次，它們作為上層結構，可以支撐平台滿載後的重量，包括作業人員及其工具和設備重量。
起重機需要精確的定位控製，以便將物料放在需要的位置。這意味著起重機需要平穩緩慢地旋轉，而螺旋式擺動油缸恰好可以為此助力。同樣，可以選用負載保持閥和無內漏擺動油缸來實現起重機的精確定位📍，最大可旋轉360度。
為了有效旋轉混凝土溜槽，設備擺動油缸需要滿足兩個要求：
01 跨矩能力，即擺動油缸完全支撐溜槽的質量和混凝土本身的負載；
02 提供足夠的扭矩來擺動滿載的混凝土溜槽，在某些情況下，溜槽需位於一個輕微傾斜或有坡度的地方。螺旋式擺動油缸恰好可以滿足混凝土溜槽的上述要求。
地下鑿岩台車
作為一種工程設備🐘，地下鑿岩機麵對更為嚴酷的作業環境。地下鑿岩台車的驅動和定位部件必須堅固耐用，能夠長效使用。鑿岩台車作業端是長長的雙鑽臂，鑽臂需旋轉360度🦐，才能形成所需的礦井輪廓。兩個鑽臂呈鏡麵式平行旋轉，就像鳥兒在扇動一對翅膀。
這種對稱運動由一對堅固的螺旋式旋轉擺動油缸產生。擺動油缸可以提供無漂移定位，在鑽頭鑽進和拔出過程中，通過液壓方式將鑽臂鎖定在所需位置。螺旋式擺動油缸可以提供巨大的鑽頭進給力和相反的鑽頭後座力。擺動油缸能實現平穩可控的定位，旋轉角度達360度，相當於鑽臂結構的延伸。為了幫助客戶獲得更大效益，螺旋式擺動油缸的大直徑軸可以直接固定並安裝在液壓鑽臂末端。擺動油缸外殼可以旋轉，用螺栓安裝在鑽頭進給組件上，安裝更簡便🤇。
螺旋式擺動油缸可滿足重型設備在移動，支撐和旋轉等重負載方麵的不同需求。目前，HELAC L20擺動油缸已實現本地化生產，縮短交付周期的同時🔮，價格也更具競爭力。

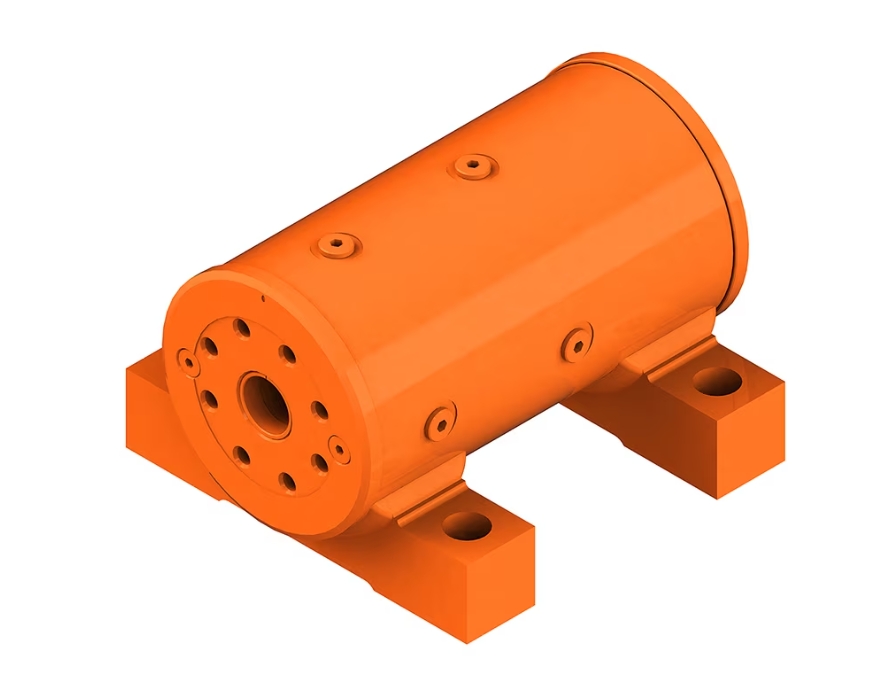

HELAC L20擺動油缸
