FASTEST產品選型: 管道內部密封方案
2022-08-22 11:13:38
管道的密封分為內部密封和外部密封。其中，內部密封為內脹式密封，通過活塞手動或自動擠壓密封圈，達到密封的目的。
FasTest的管道內部密封係列有ZN，FI和 JNL。根據不同的管道連接類型，密封壓力，密封範圍和驅動方式，選擇合適的型號。本文將為大家介紹一下管道的內部密封選型方法。
步驟一🏤：確定管道規格型號
管道是用於輸送氣體🤎，液體或帶固體顆粒的流體的裝置，管道形狀為規則的圓形🀡，內壁光滑的管件，如工業應用中常用的銅管🗇，鋼管和鋁管；醫用的魯爾管，導管，氣管，插管等。

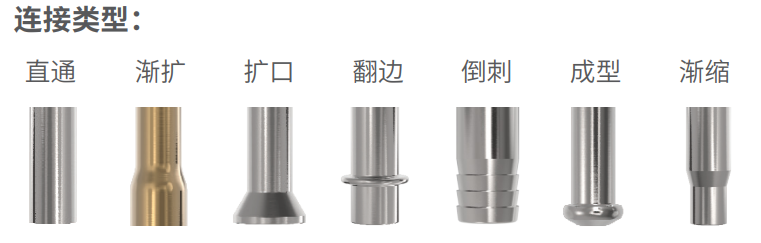

管道類型可以分為：直通管🖈，漸縮管🏦，漸擴管🌸，擴口管，翻邊管，倒刺管和成型管。
ZN係列連接類型：直通管，漸擴管，擴口管，翻邊管🗺，倒刺管，成型管，漸縮管。
FI係列連接類型：直通管，漸擴管🧙，擴口管，翻邊管，倒刺管🤏，成型管，漸縮管。
JNL係列連接類型🔞：直通管
步驟二：確定密封壓力
每個連接器的密封壓力不一，需確保管道的密封壓力在連接器的密封壓力範圍以內。
ZN係列壓力範圍：真空至3.5 bar / 50 psi
FI係列壓力範圍：真空至8.3 bar / 120 psi
JNL係列壓力範圍：真空10mtorr(micron)至68.9 bar / 1000 psi
步驟三：確定密封範圍
每個連接器的密封範圍不一，確保管徑在連接器的密封範圍內。
ZN係列密封範圍：9.53mm至34.01mm
FI係列密封範圍：7.87mm至76.33mm
JNL係列密封範圍：9.53mm至41.275mm
步驟四：選擇合適的驅動方式
FI係列：用於自動化和半自動化生產過程中的氣動密封連接工具
ZN/JNL係列：手動杠杆驅動
