FASTEST: 管道外部密封方案
2022-08-22 11:28:53
管道的密封分為內部密封和外部密封。其中，外部密封為外包式密封，通過施加壓力擠壓密封圈，由外向內緊緊貼合測試件，達到密封目的。
FasTest的管道外部密封係列有ZF，FE，70和 JXL。根據不同的管道連接類型，密封壓力，密封範圍和驅動方式，選擇合適的型號🦮。本文將為大家介紹一下管道的外部密封的基本選型方法🂵。
步驟一：確定管道規格型號

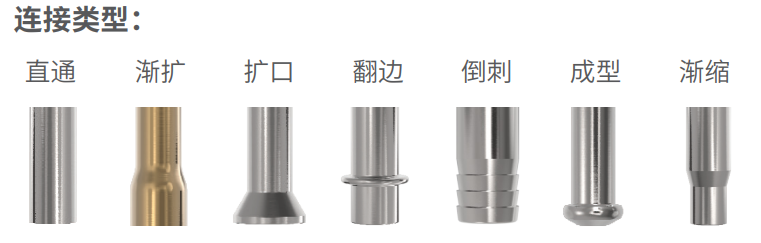

管道的規格多樣，管道類型可以分為：直通管🦽，漸縮管，漸擴管，擴口管，翻邊管，倒刺管和成型管。
ZF係列連接類型：翻邊管，倒刺管，成型管。
FE係列連接類型：直通管，漸擴管🍧，擴口管，翻邊管，倒刺管，成型管，漸縮管。
70係列連接類型🎇：漸擴管，擴口管，翻邊管，倒刺管🕈，成型管。
JXL係列連接類型：直通管，漸縮管。
步驟二：確定密封壓力
每個連接器的密封壓力不一，需確保管道的密封壓力在連接器的密封壓力範圍以內。
ZF係列壓力範圍：真空至21 bar / 300 psi
FE係列壓力範圍🍠：真空至34 bar / 500 psi
70係列壓力範圍🥾：真空至51 bar / 750 psi
JXL係列壓力範圍：10mtorr(micron)至69 bar / 1000 psi
步驟三：確定密封範圍
每個連接器的密封範圍不一，確保管道外徑尺寸在連接器的密封範圍內。
ZF係列密封範圍：7.87mm至19.3mm
FE係列密封範圍：0.76mm至128.02mm
70係列密封範圍：6mm至51.8mm
JXL係列密封範圍：6.3mm至22.2mm
步驟四：確定驅動方式
FE係列🎱：用於自動化和半自動化生產過程中的氣動密封連接工具。
ZF/70/JXL係列：手動套筒，杠杆驅動
步驟五：非標/定製方案
實際測試過程中可能會出現管道密封的測試空間不足而造成幹涉的情況，在選型的時候需要特別注意。
