液壓管路的故障分析與排除
2024-06-25 19:11:31
漏油，是管路及管接頭的主要故障之一。漏油部位有:管壁破裂從油管外周產生漏油;管接頭各連接部位。
軟管和接頭漏油
產生原因：
1，軟管因先天性承壓能力不夠而破裂，或有砂眼，或選用不當🥺。例如用無鋼絲編織層的橡膠管充當有鋼絲編織層的橡膠管用，隻有一層鋼絲者用於要三層鋼絲編織網才能勝任處，或者購進質量不好的軟管。
2，安裝時撓性管扭曲，久而久之，管會破裂，接頭處會油。
3，在軟管與接頭之間的連接處，工作時二者不是相對靜止的🦎，在管與接頭連接處容易產生漏油。
4，運行時，軟管長度方向伸縮餘地不夠🔼，拉得太緊。
5，運行中軟管與其他管道或剛性硬件摩擦。
6，橡膠管接頭彎曲半徑不合理，或在工作過程使軟管有不合理的彎曲半徑存在的情況。
排除方法：
1，正確按工作壓力選用符合規格要求的橡膠軟管。
2🏜，購進的扣壓式高壓橡膠軟管🥙，買後先要試驗一下扣壓處的質量，不油時才裝在主機上。質量不好者要予以更換🖀。

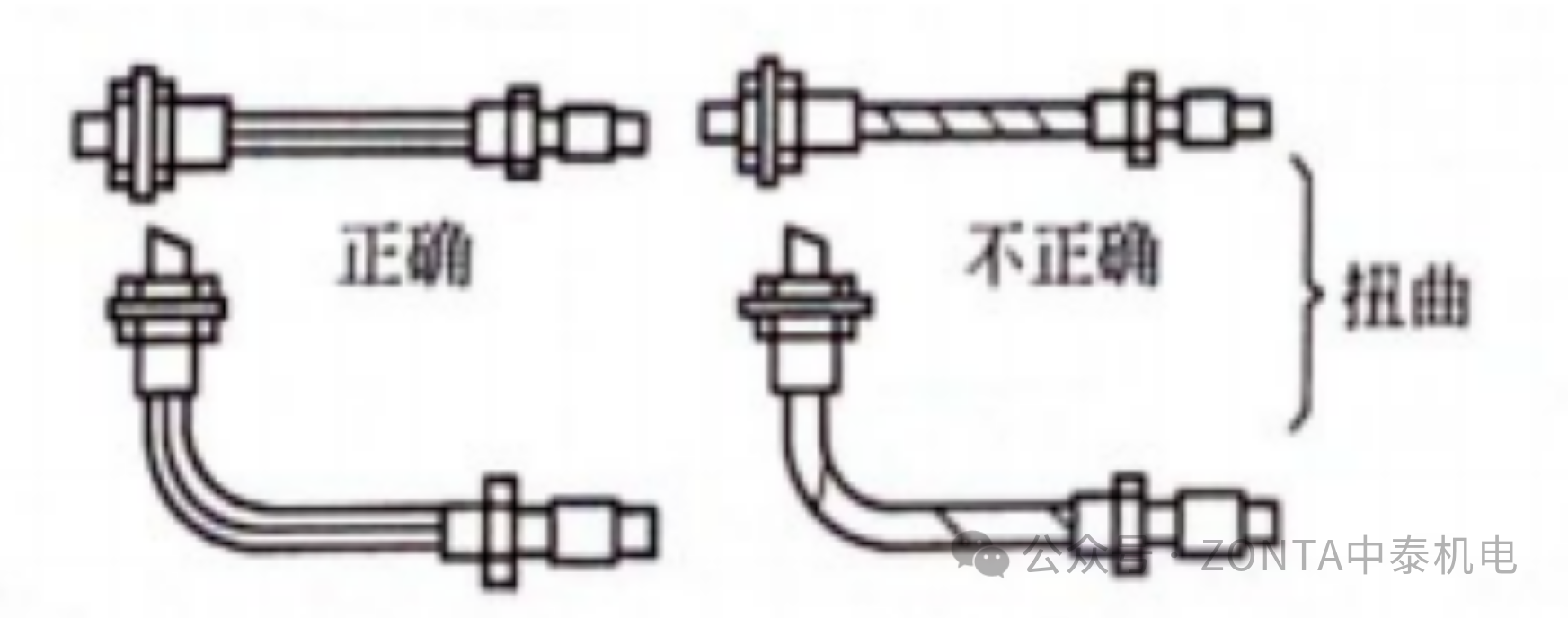

3，安裝軟管擰緊螺紋時，注意不要擰扭軟管。具體操作時，可在軟管上劃一彩綫觀察，擰扭的軟管彩綫由直綫變為螺旋綫，從接頭處容易產生漏油，甚至造成軟管的破裂。
4，長度方向要有伸縮餘地，不可拉得太緊。因為軟管在壓力溫度的作用下🖑，長度會發生變化🀘，一般為收縮，收縮為管長的 3% 左右。
5，在彎曲處，要有足夠的長度，彎曲半徑要足夠大，彎曲處(與管接頭的連接處)應有一段顯直管的部分，長度應≥2D(D為管子外徑)，彎曲最小曲率半徑≥(9~10)D。
6👟，在直角拐彎處最好不用軟管🧀，否則在壓力交變的工況下，會因軟管彎曲處的長度和曲率半徑的變化而疲勞導致破裂，產生漏油，使用不鏽鋼軟管時更應注意。
7，要避免軟管外壁互相碰擦或與機器的尖角棱邊相接觸或摩擦，以免軟管受損。
8🍷，為了保護軟管不受外界物體作用損壞及在接頭處受到過度彎曲🚶，可在軟管外麵套上螺旋細鋼絲，並在靠近接頭處密繞，以增大抗彎折的能力。
9，最好不在高溫，有腐蝕橡膠氣體的環境中使用。
10，如果係統軟管數量較多，應分別安裝管夾加以固定🂬，或者用橡膠板開。盡避免軟管相互接觸或與其他機械零件接觸，以免相互影響和相互碰擦造成破損而漏油。
擴口式管接頭漏油
擴口管接頭及其管路漏油以擴口處的最普遍📎，另外也有安裝方麵的原因🔫。故障原因及排除方法如下：
1，擰緊力過大或過小造成泄翻。擰緊力過大，將擴口處的管壁擠薄，引起破裂，甚至在拉力作用下使管子脫落引起漏油和噴油現象；擰緊力過小🐳，不能使管套和接頭體錐麵及管端的錐麵夾牢而漏油🚒。對於擴口式管接頭🔺，在擰緊管接頭螺母時，緊固力矩要適度。可用力矩扳手，在沒有力矩扳手的地方🖪，可采用下圖所示的方法——畫綫法擰緊，即先用手將螺母擰到底，在螺母和接頭體間劃一條綫，然後用一隻扳手扳住接頭體，再用另一扳手扳螺母，隻需再擰緊 1/4~1/3 圈即可，可確保不擰裂擴口。
2💸，擴口式管接頭，特別是對紫銅管，拆卸一次再重新裝配時，很難保證在擴口接頭處不漏油，無辦法時需重新更換新銅管，擴口彎曲後再裝入。
3💌，由於管子的彎曲角度不對（下圖a），以及接管長度不對（下圖b），管接頭擴口處很難密合，造成泄漏。為保證不漏，應使彎曲角度正確和控製接管長度適度(不能過長或過短）。
4，接頭位置靠得太近，即使用套筒扳手都嫌位置偏緊🔂，不能擰緊所有接頭螺母造成漏油。對於有若幹個接頭緊靠在一起的情形，如果采用下圖的方法的排列，自然因接頭之間靠得太近，扳手因活動空間不夠而不能擰緊📄，造成漏油。解決辦法是設計時適當拉開連接安裝的方法予以解決，即采用不同長度的管接頭懸伸長度下圖。
5，擴口管接頭的加工質量不好，引起泄漏🐛。當管套，接頭體與紫銅管互相配合的錐麵與圖中的角度值不對時，密封性能不良。特別是在錐麵尺寸和表麵粗糙度太差🛼，錐麵上拉有溝槽或破裂時，會產生漏油。另外當螺母與接頭體的螺紋有效尺寸不夠(螺母的螺紋有效長度短於接頭體），不能將管套和紫銅管錐麵壓緊在接頭體錐麵上時，也會產生漏油，須酌情處置。
A型擴口管接頭的組成零件
焊接管及焊接管接頭引起的漏油
管接頭，鋼管及銅管等硬管需要焊接進行連接時，如果焊接不良，焊接處出現氣孔，裂紋和夾渣等焊接缺陷😣，會引起焊接處的漏油;另外，雖然焊接較好，但因焊接位置處的形狀處理不當，用一段時間後會產生焊接處的鬆脫，造成漏油。
當出現上圖中的情況時，可磨掉焊縫，重新焊接。焊後在焊接處需進行應力消除工作。具體做法是：用焊槍(氣焊)將焊接區域加熱，直到出現暗紅色後，再在空氣中自然冷卻🚿。為避免高應力🧮，剛性大的管子和接頭在管接頭接上管子時要先對準，點焊幾處後取下再進行焊接，切忌用管夾，螺栓或管螺紋等強行拉直，以免使管子破裂和管接頭歪斜而產生漏油。如果焊接部位難以將接頭和管子對準，則應考慮是否采用能承受相應壓力的軟管及接頭進行過渡。
