液壓缸密封圈的安裝方法
2020-01-06 14:24:18

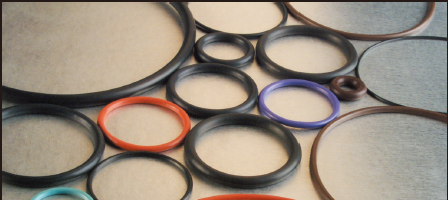

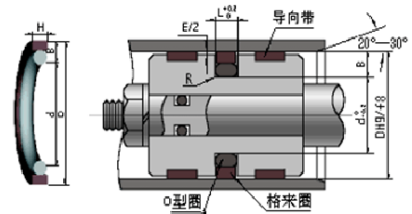

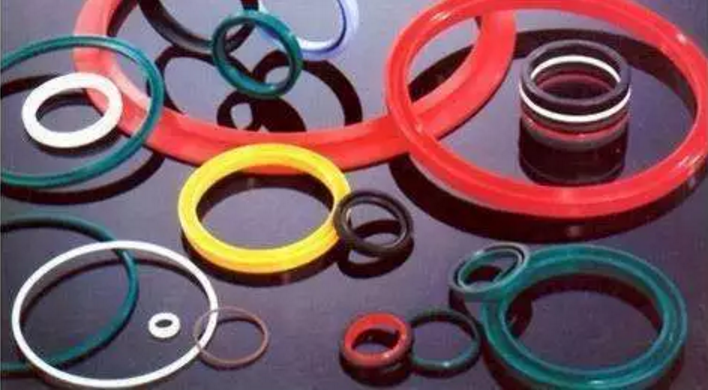

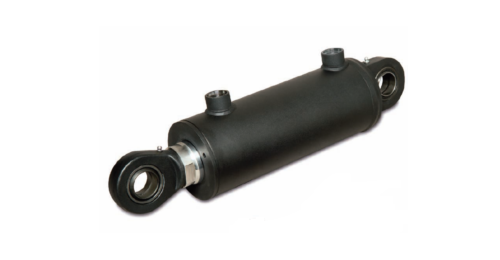

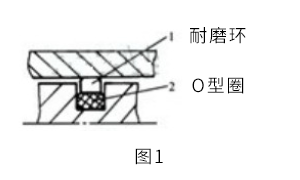

液壓缸是將液壓能轉變為直綫運動機械功的一種能量轉換的液壓執行元件。安裝前，應首先檢查密封件表麵質量，不得有飛邊，毛刺，裂痕，切邊，氣孔和疏鬆等缺陷，密封件的幾何尺寸和精度都要符合標準要求。孔用組合密封圈由O形圈和耐磨環組成（見圖1）🀎。
由於O形圈彈性較大，安裝比較容易;而耐磨環彈性較差，如果直接安裝則活塞的各台階，溝槽容易劃傷其密封表麵，影響密封效果。為保證耐磨環安裝時不被損壞，應采取一定的安裝措施。耐磨環主要由填充聚四氟乙烯(PTFE)材料製成，具有耐腐蝕的特性💸，熱膨脹係數較大，故安裝前先將其在100℃的油液中浸泡20min，使其逐漸變軟，然後用工裝將其裝入活塞的溝槽中。

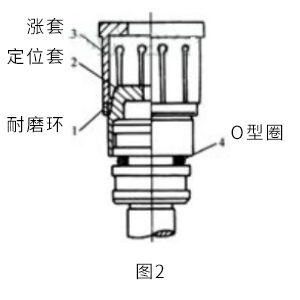

圖2所示工裝由定位套和漲套組成。定位套頭部有5°倒角，用於引導O形圈和耐磨環裝入活塞端部溝槽。漲套由彈性較好的65 Mn鋼經熱處理製成，加工成均匀對稱的8瓣結構。需要注意的是，加工各瓣底部的小孔時，分度要均匀，銑開各瓣時應使鋸口對準小孔的中心，以保證漲套各瓣能均匀漲開。同時各部位都應進行(光滑)倒角🏍，以免損壞密封圈。
每一種規格的密封圈都應有一套對應的工裝來保證其裝配要求。安裝完成後不允許密封圈有折皺，扭曲，劃傷和裝反的現象存在。
圖3所示為液壓缸缸筒，缸筒上的螺紋孔常安排在焊接工序之後加工，這樣就不可避免地要在螺紋孔出口與缸筒內壁的交界處產生毛刺。為清除毛刺，必須設計製作專用刀具對其進行加工，達到光滑過渡的目的。圖4為專用刀具的結構🌋。使用時，先將刀杆從螺紋孔中插人，然後從側麵將刀頭安裝在刀杆上，旋轉刀杆即可將毛刺除掉並加工出光滑完整的表麵👊。

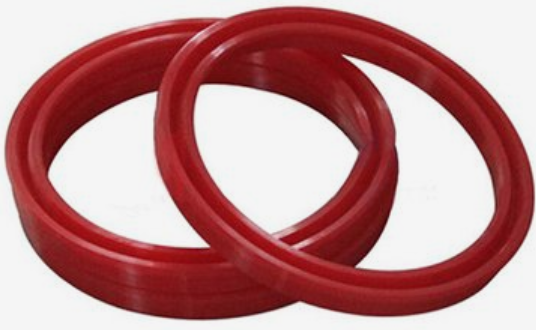

另一類密封件是聚氨酯材質的Y形密封圈，因其具有高硬度，高彈性，耐油，耐磨和耐低溫等優點，廣泛用於液壓油缸中。它的內，外唇根據軸用或孔用可製成不等高形狀，以起到密封和自身保護的作用。不等高唇Y形圈🔡，其短唇與密封麵接觸🤸，滑動摩擦阻力小，耐磨性好，壽命長;長唇與非相對運動表麵有較大的預壓縮量，工作時不易竄動。
由於聚氨酯材質的Y形圈硬度高，預壓縮量大，在安裝🏠，更換時常常會造成密封圈被擠破🧟，翻卷和咬邊等損壞現象，從而起不到應有的密封效果🥕，甚至失效。裝配時，我們曾用螺絲刀將密封唇沿缸徑往裏壓;或用細鐵絲將密封圈的外唇捆緊，使其外徑小於缸的內徑，然後將密封圈送入缸內🃃，再將細鐵絲抽出🍝。但這兩種裝法都容易將密封圈劃傷🂳，導致密封失效🃣，增加維修時間。針對這種情況🕑，我們用0.1mm厚的冷軋鋼帶或銅皮將其剪成長方形，其長度等於Y形圈外徑的周長，然後用它將密封圈裹緊，再一點一點地送入液壓缸缸筒中🎢，待外唇口全部進入缸筒後再將其抽出💉，安裝效果較好。
