FasTest製冷快速密封連接器：EZ Connect ZGX係列
2020-06-07 21:15:07

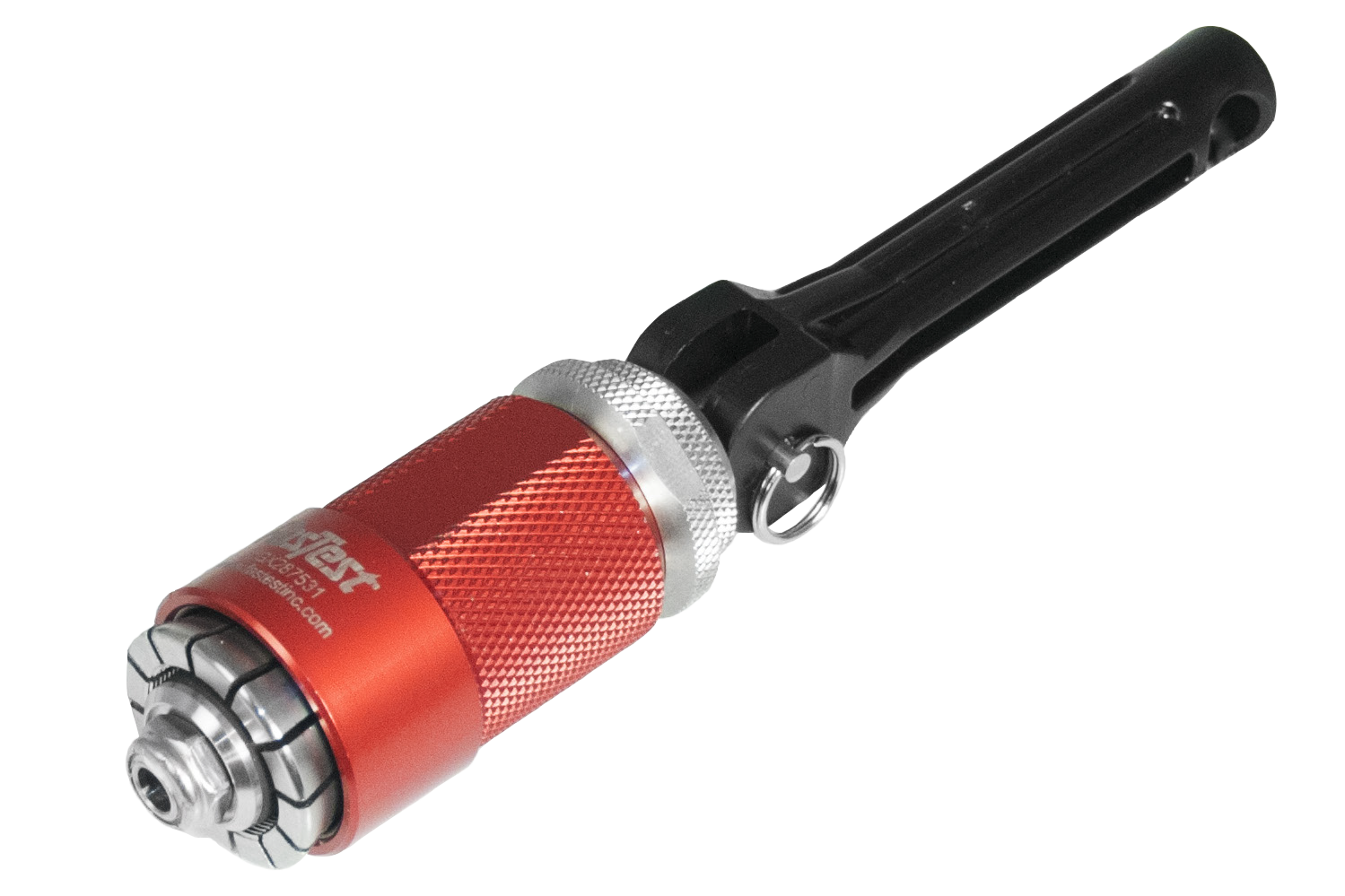

FasTest製冷快速密封連接器 EZ Connect ZGX係列
EZ Connect ZGX係列快速密封連接器使用壓杆原理，對於直管端和擴口管端，實現了從管件外部進行抓緊和從管件內部密封的方案🍦，對於低壓和管徑有誤差的連接應用，ZGX正是絕佳的選擇🂽。
特點和效益
z 通過調節連接器上的旋扭，以適應不同的管徑 需求
z 密封效果及夾套的抓緊力隨著測試壓力的增大 而改善
z 維修簡便容易，無需特殊工具
常見應用
蒸發器盤管 | 製冷壓縮機 | 製冷過濾器
ZGX係列—連接直管端，擴口管端
|
產品編號 |
管端外形 |
管內徑 |
管外徑 |
壓力源接口 |
流量直徑 |
維修包 |
|
ZGX-137501 |
3/8” 擴口管 |
0.330”-0.394” (8.3mm-10.0mm) |
0.400”-0.475” (10.1mm-12.0mm) |
1/8” NPT |
0.10” (2.5mm) |
ZGXB1-0360 |
|
ZGX-150012 |
1/2” 擴口管 |
0.472”-0.551” (11.9mm-13.9mm) |
0.545”-0.600” (13.8mm-15.2mm) |
1/8” NPT |
0.20” (5.0mm) |
ZGXB1-12 |
|
ZGX-255513 |
5/8” 直管 |
0.551”-0.630” (13.9mm-16.0mm) |
0.595”-0.650” (15.1mm-16.5mm) |
1/4” NPT |
0.20” (5.0mm) |
ZGXB2-13 |
|
ZGX-262521 |
5/8” 擴口管 |
0.630”-0.709” (16.0mm-18.0mm) |
0.650”-0.725” (16.5mm-18.4mm) |
1/4” NPT |
0.20” (5.0mm) |
ZGXB2-21 |
|
ZGX-266621 |
3/4” 直管 |
0.630”-0.709” (16.0mm-18.0mm) |
0.665”-0.755” (16.8mm-19.1mm) |
1/4” NPT |
0.20” (5.0mm) |
ZGXB2-21 |
|
ZGX-275022 |
3/4” 擴口管 |
0.709”-0.787” (18.0mm-19.9mm) |
0.775”-0.855” (19.1mm-21.7mm) |
1/4” NPT |
0.20” (5.0mm) |
ZGXB2-22 |
|
ZGX-278523 |
7/8” 直管 |
0.787”-0.866” (19.9mm-21.9mm) |
0.835”-0.915” (21.2mm-23.2mm) |
1/4” NPT |
0.20” (5.0mm) |
ZGXB2-23 |
