【動圖】一目了然看懂液壓係統工作原理
2020-07-13 20:37:46
液壓係統主要分為傳動係統和控製係統。液壓傳動係統的主要功用是傳遞動力和運動，輸送液壓油🍴，液壓油進入油缸的腔內，控製油缸活塞杆伸出或縮回來執行各種動作🌌。
液壓係統對於機械設備的作用，相當於心髒之於人的作用😩。在我們的日常生活以及工業應用中，凡是有機械設備的場合，大多都采用了液壓技術，從民用到國防，由一般傳動到精確度很高的控製係統，都在很廣泛地應用液壓係統。
機械行業每天都會接觸液壓技術和液壓係統，但是很多人對液壓原理卻一知半解，在此我們整理了一部分液壓係統和液壓閥的動畫，讓復雜的工作原理看起來一目了然🀎。

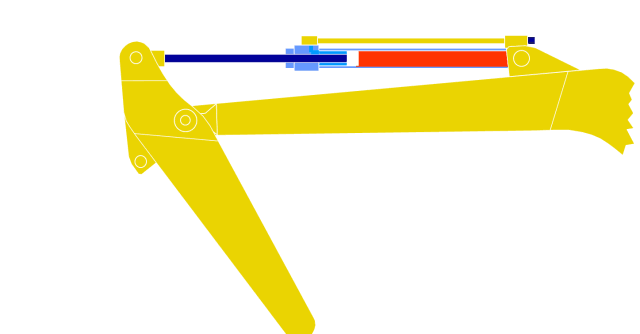

如圖示，油缸右邊部分帶活塞杆為有杆腔，另外一邊為無杆腔。當液壓油進入無杆腔，活塞杆被推出；當液壓油進入有杆腔，活塞杆被退回。

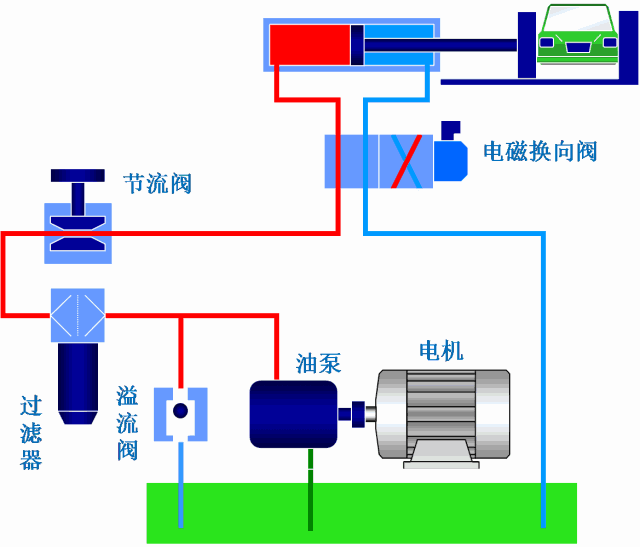

上圖為最簡單的一套液壓係統（或稱液壓泵站），油泵電機等組成動力源把油輸送到油缸中，而電磁閥起到換向的功能，使得油缸活塞杆伸出，或者縮回。
各部件作用解釋
油缸：執行元件
電磁換向閥：液路係統中用來實現液路的通斷或液流方向的改變。
節流閥：通過改變節流截麵或節流長度以控製流體流量
壓力管路過濾器🚐：清除或阻擋雜質🀚，防止元件磨損或卡死
溢流閥：定壓溢流，穩壓，係統卸荷和安全保護作用
油泵：將原動機的機械能轉換成液壓能
電機：動力源
單向閥

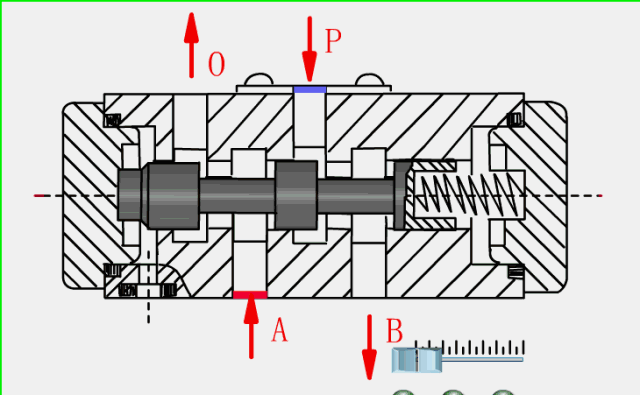

液動換向閥

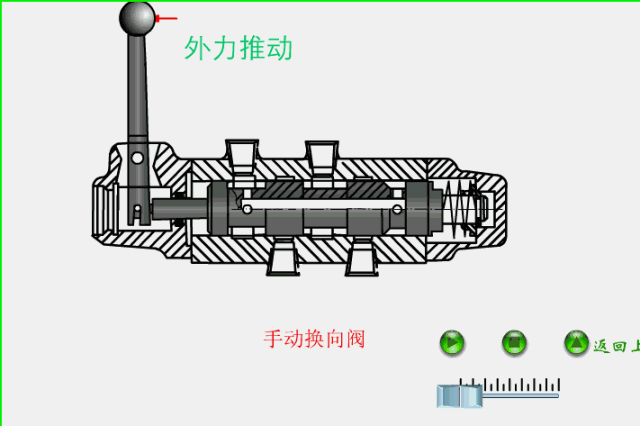

手動換向閥

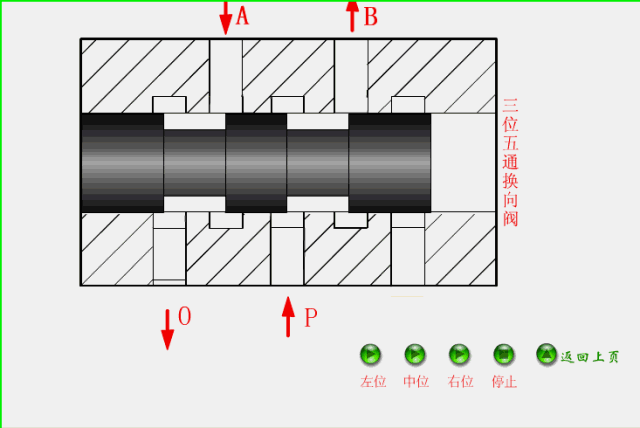

三位五通換向閥

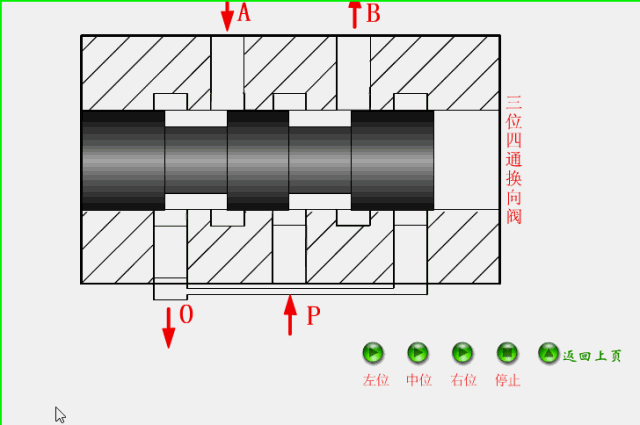

三位四通換向閥

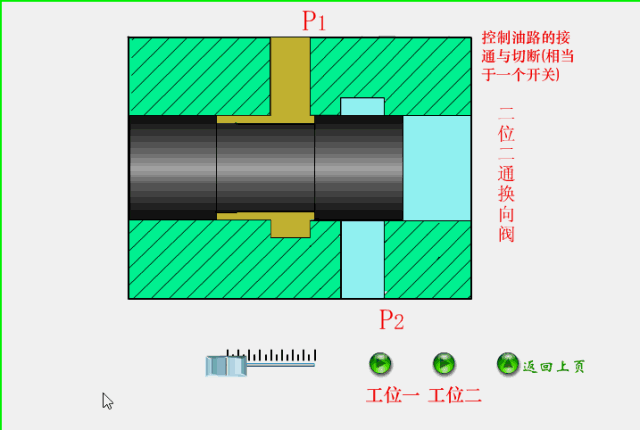

二位二通換向閥

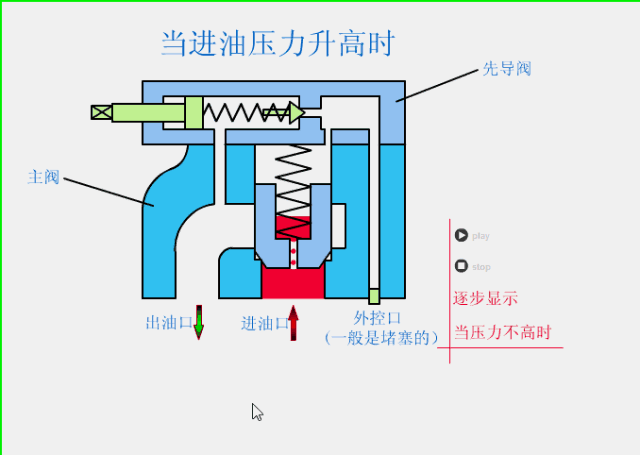

溢流閥

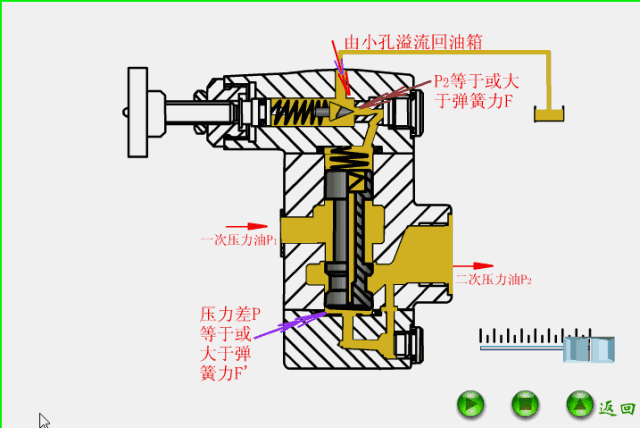

減壓閥

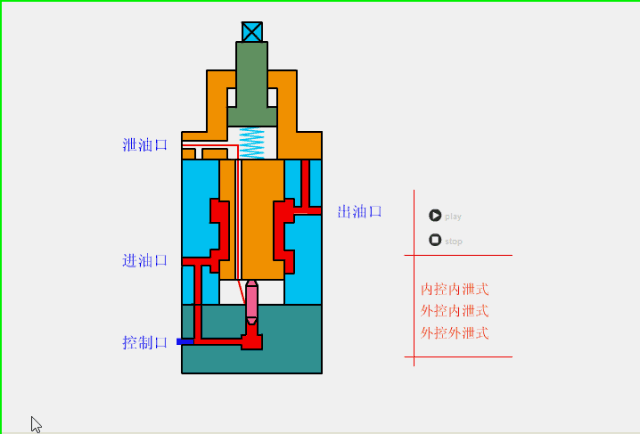

順序閥

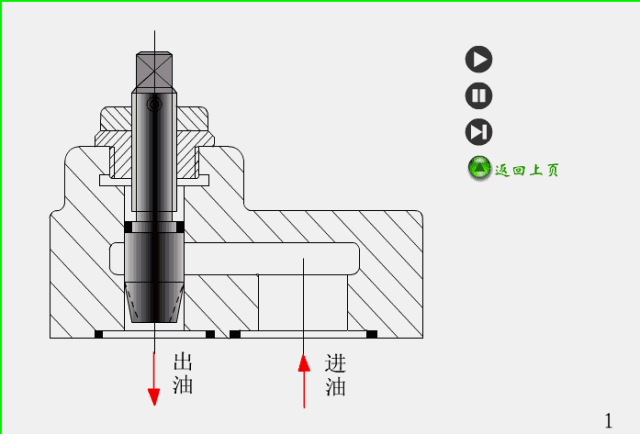

節流閥

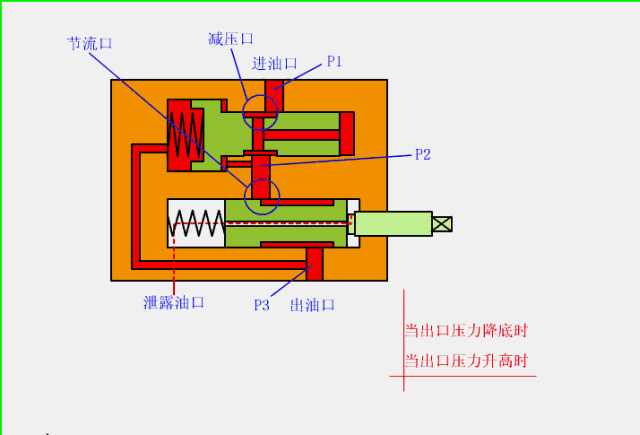

調速閥

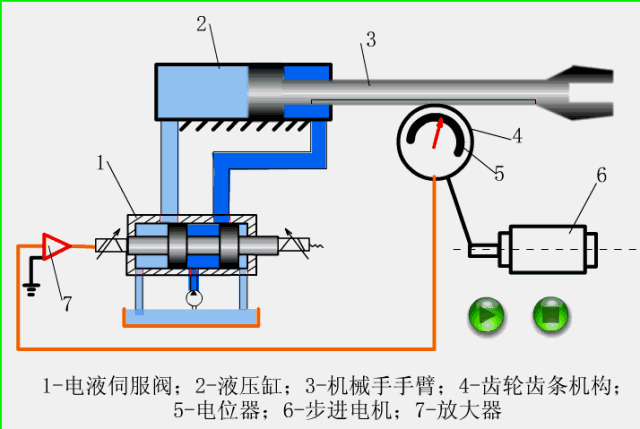

機械手伸縮伺服機構

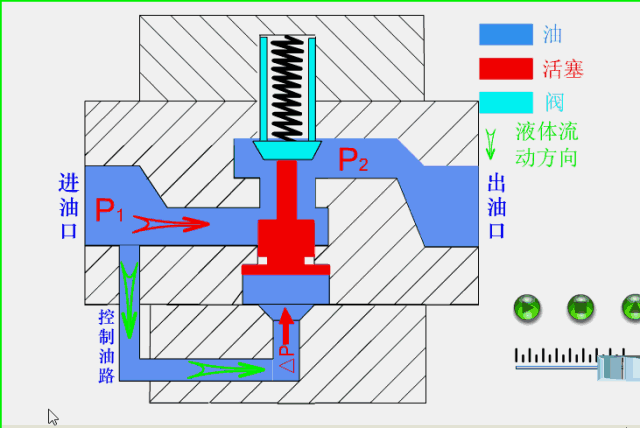

插裝閥
液壓係統技術應用
液壓係統主要分為傳動係統和控製係統，應用非常廣泛：
-
輕紡工業：塑料注塑機😩，橡膠硫化機🤝，造紙機，印刷機和紡織機等；
-
汽車工業：消防車，液壓高空作業車，液壓自卸式汽車和液壓越野車等均采用了液壓技術；
-
農業機械：采用液壓技術也很廣泛，如拖拉機，聯合收割機，犁等；
-
工程機械：普遍采用了液壓傳動，如振動式壓路機，平地機，自行式鏟運機🐑，輪胎起重機，履帶推土機，汽車起重機，輪胎裝載機🥡，挖掘機等；
-
冶金工業🙎：恒張力裝置，帶材跑偏，高爐控製，轉爐控製🛝，平爐裝料，軋鋼機的控製係統，電爐控製係統等💔；
-
機床工業🦜：目前機床傳動係統有85%采用了液壓傳動與控製。如組合機床，剪床，壓力機，拉床🤖，刨床👺，銑床，磨床等；
-
船舶工業：應用液壓技術很普遍，如全液壓挖泥船🦕，打撈船，打樁船，采油平台，水翼船👓，氣墊船和船舶輔機等。
從民用到國防🀡，由一般傳動到精確度很高的控製係統，液壓技術應用是如此的廣泛，看了這些動圖原理解釋，我們對液壓係統的工作原理有了更清晰的理解。
