圖解液壓快速接頭內部結構
2020-08-05 20:07:19
液壓快速接頭是一種常用的液壓管路連接方式🛵，以其拆卸方便而得到廣泛應用。下麵跟隨小編來看看接頭的內部是如何構造的🏣，以加深對其工作原理的了解。

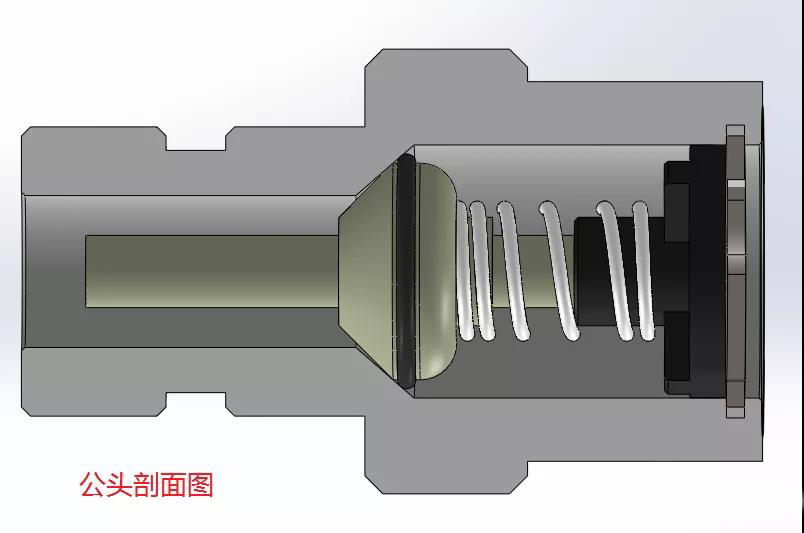

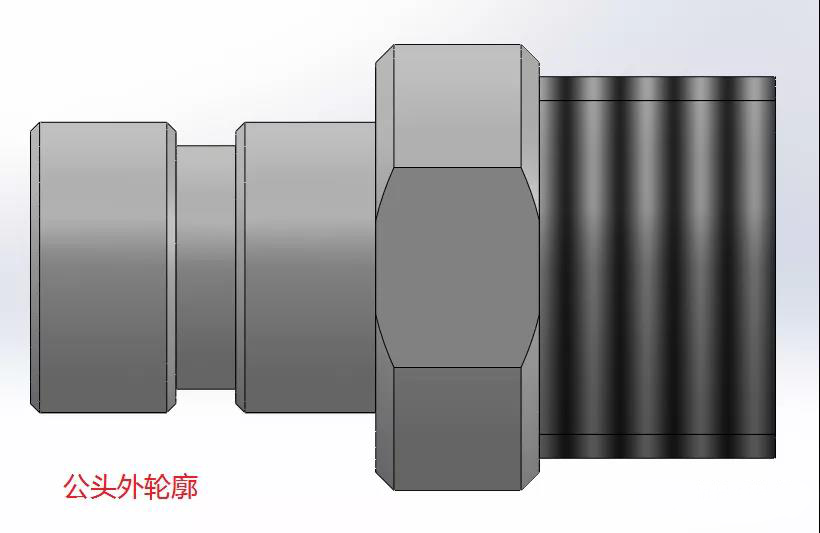

1.公頭
公頭未與母頭裝配時閥芯在彈簧力的作用下保持封閉，管路不通。公頭一般以螺紋連接的方式固定在閥板上，閥板中的螺紋孔需加密封圈保持密封。

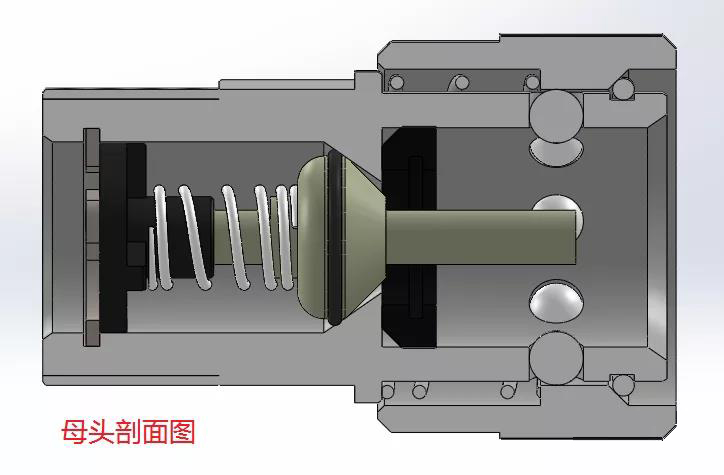

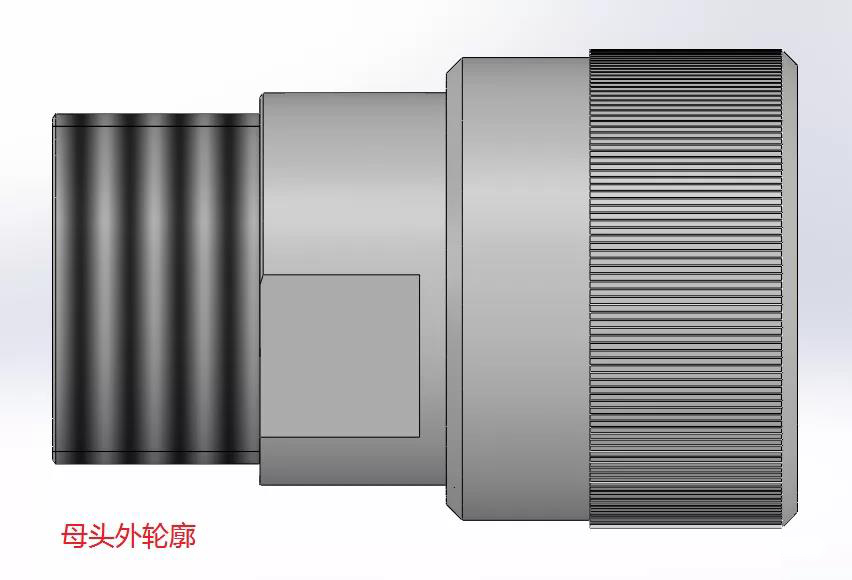

2.母頭
母頭一般安裝在液壓軟管上，和公頭一樣，在不連接時保持關閉🏗。

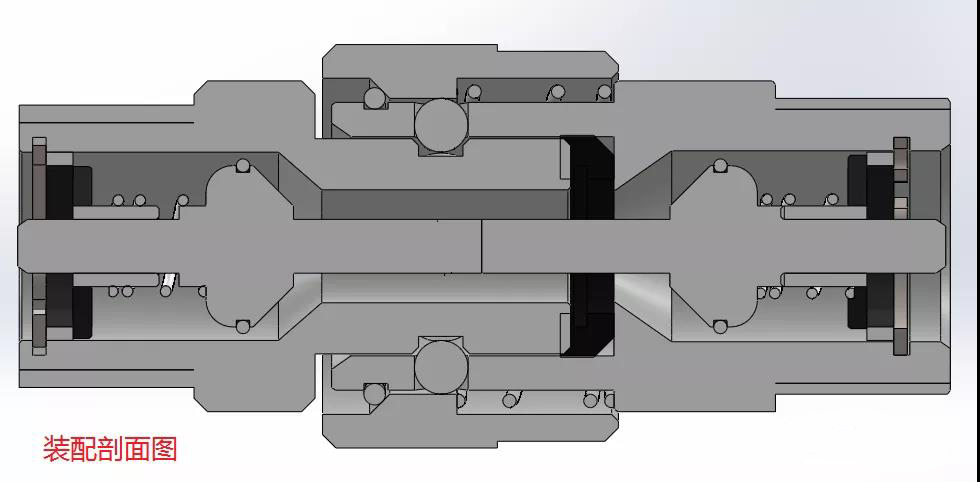

3.裝配體
公頭與母頭裝配時📄，一隻手拿軟管，一隻手往後推動母頭外殼，使公頭中心綫與母頭中心綫同軸（非常重要，如有傾斜，會很難裝配）🙂，把母頭套在公頭上，待母頭與公頭完全對準（定位鋼珠與公頭定位槽完全配合），鬆開母頭外殼即可連接完畢，連接完後用力拉一下軟管，未有脫落即連接成功。
注意事項👗：由於液體的不可壓縮性，有時公頭裏存在液壓油，此時母頭頂針無法頂開公頭頂針，造成無法連接，這時需用到專用的卸壓工具釋放公頭中的壓力，待壓力釋放完畢後即可正常連接。
