變速驅動葉片泵在注塑機係統上的應用
2020-12-14 09:58:48
塑料是以單體為原料，通過加聚或縮聚反應聚合而成的高分子化合物，由合成樹脂及填料，增塑劑，穩定劑，潤滑劑🎀，色料等添加劑組成。根據各種塑料不同的理化特性，可以把塑料分為熱固性塑料和熱塑性塑料兩種類型。 根據各種塑料不同的使用特性，通常將塑料分為通用塑料🀒，工程塑料和特種塑料。
塑料成型方法
塑料成型是將各種形態的塑料製成所需形樣的製品過程，塑料成型方法包括壓塑（模壓成型），擠塑 （擠出成型），注塑（注射成型），吹塑（中空成型），壓延等。加工方法的選擇主要決定於塑料的類型(熱塑性還是熱固性)🚍，起始形態以及製品的外形和尺寸。
熱塑性塑料加工方法有擠出👱，注射成型，壓延，吹 塑，熱固性塑料一般采用模壓，傳遞模塑，注射成型加工方法。注塑成型是目前最常用的成型方法， 目前主要用於熱塑性材料，現在也用於熱固性塑 料。擠出成型目前主要用於一定橫截麵形狀的連續製件，如管，槽，板及異型材製件等。中空成型主要用於瓶，桶，球，壺，箱一類的熱塑性塑料製件。壓縮成型主要用於熱固性材料。壓延成型是生產塑料薄膜和片材的主要方法。以上方法中注塑成型🖗，擠出成型，中空成型是最主要的成型方法。
塑料機械分類
按照以上的不同成型方法💵，塑料機械主要包括 三大品類，依次是注塑機，擠出機，吹塑機。 其中尤其以注塑機占比最大。目前注塑機占整個塑料機械 70%左右📂。
注塑機的結構

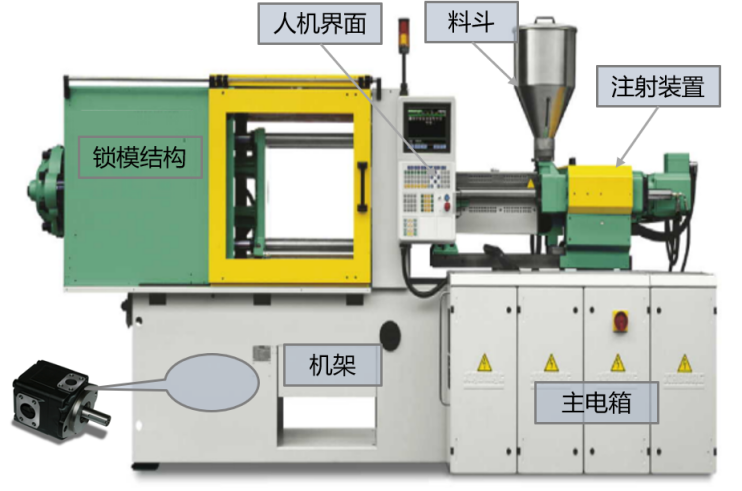

注塑機結構包括：（1）底座（2）合模裝置 （3）注射裝置（4）液壓控製裝置（5）電氣控製裝置🥒。合模裝置是在注射動作時🍟，夾緊模具，使之在注射熔融狀態的塑料時無法打開的作用，並能在塑料冷卻，固化之後🚻，開模取出成型件等功能。注塑裝置主要進行塑料的計量，預塑，注射。

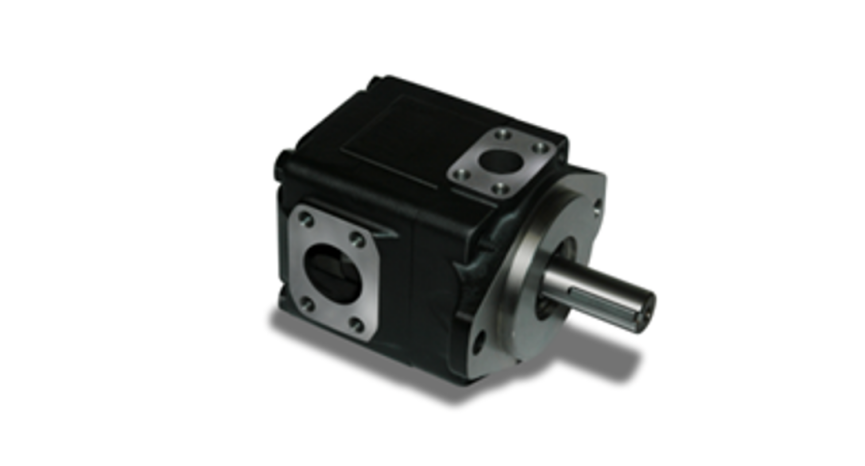

伺服驅動葉片泵配置給注塑係統帶來的優點📄：
第一是節能
在保壓環節，傳統液壓係統還是以額定轉速工作，高壓節流將消耗著大量無用功率，而伺服驅動葉片泵係統在這個環節以滿足內泄和冷卻的極低轉速工作，大大降低了無效功率損失；
簡化了係統，省去了如比例閥的的配置，減 少了因為控製元件壓差，泄露產生的能量損耗🚆；
壓力和流量的雙閉環控製🧌，使得注塑機按所需壓力和流量進行自動調節，減少了係統發熱，從而降低了係統散熱功率的配置。
第二是提高生產效率
伺服驅動葉片泵係統，壓力和流量的響應速度快，減少了動作轉換時間，加快了整機的運行節拍。

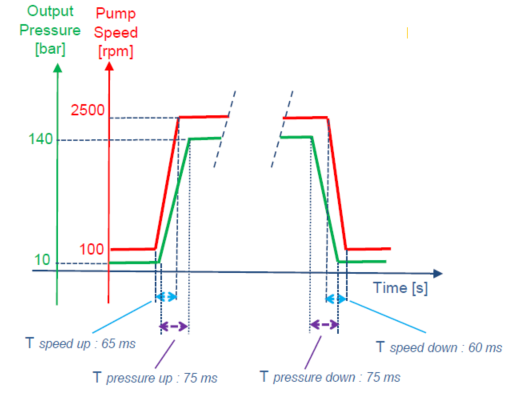

紅色曲綫是速度閉環控製響應曲綫，綠色曲綫為壓力閉環控製響應曲綫💽。為了防止氣穴現場發生，應避免壓力上升和下降梯度超過極限 值，建議壓力上升梯度極限≤2500bar/s,下降 梯度極限≤3000bar/s🎐。
第三是提高精度

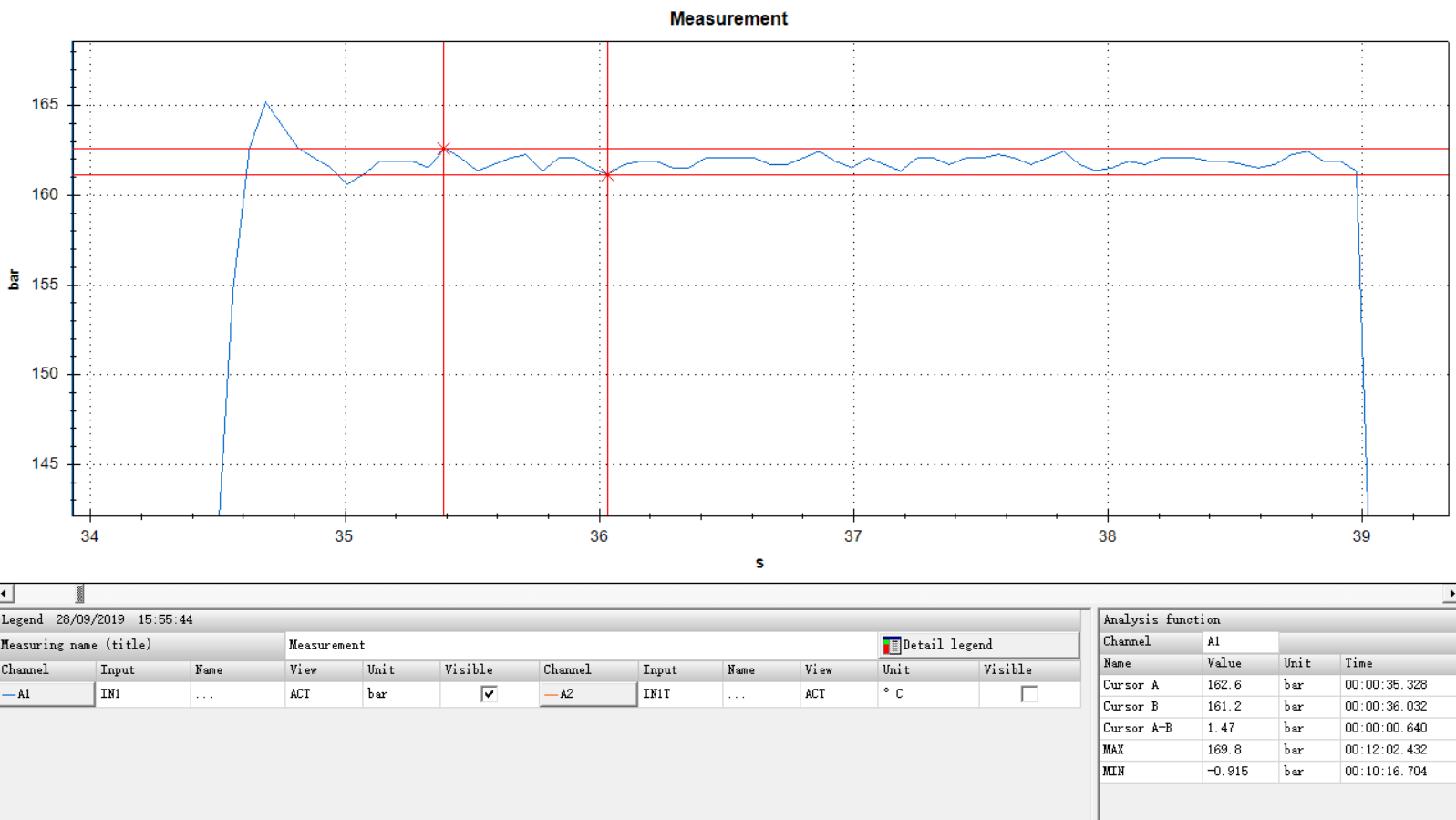

伺服驅動葉片泵係統，配合壓力傳感器和電機編碼器對係統壓力和電機轉速采集🔩，運用PID 算法🃂，完成對係統的壓力和流量的雙閉合控 製。閉環控製使得開，合模🏪，射膠位置，保壓位置，射退位置得以精確控製🕵，使得保壓壓力實現穩定控製。以下是T7DS E38(120.6cc)在162bar下的保壓測量值，從該圖表中可以看 出🛵，係統過衝壓力為3bar左右，穩定後壓力在 161.2-162.6bar之間，壓力波動在+0.6~0.8bar💉。
第四是多段保壓的輕鬆實現
因為變速驅動葉片泵的泵和馬達雙象限工作能力，使得在保壓環節中可以通過對泵的反轉來實現對壓力的分階段高效控製。但這裏需要特別注意的是， 泵的反轉轉速不能超過500rpm🖫；泵的出油口壓力不能低於1.5bar來防止吸空；泵的出口不能設置單向閥阻礙吸油；泵的吸油口不能設置過濾器阻礙泵向油箱的排油導致軸封破損🙂。
注塑機是塑料機械的核心設備🌬， 產量大，產值高和出口多。並且行業產業鏈廣泛：上遊涉及模具廠商，塑料廠商，機械廠商，下遊產品廣泛應用於汽車，家電，3C，包裝，食品，包裝，建築等 領域。注塑工藝作為塑料工業坐具代表性的成型工藝之一，已經成為推動現代製造業高速發展的重要技術支撐。
