軟管總(zǒng)成的型式試驗，你做(zuò)過哪些(xiē)？
2020-12-21 16:25:00

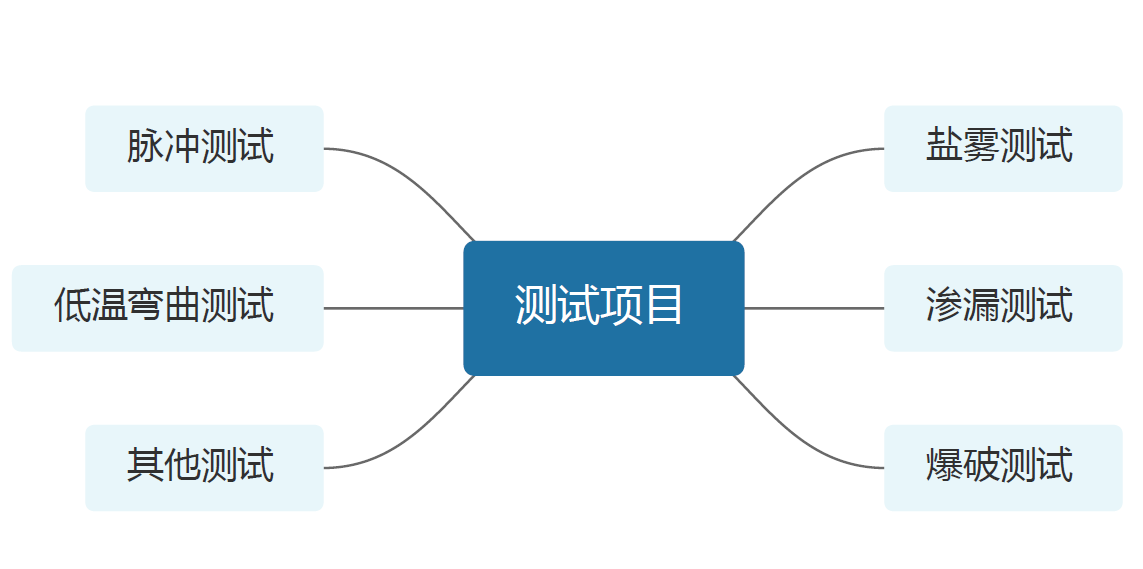

在成為一名合格(gé)的軍人之前都需(xū)經歷千錘百煉，才能(néng)永垂不朽(xiǔ)。當然(rán)，液壓軟管也是如此，從生產到出貨，都需經過嚴格的測(cè)試才能交由客戶手中。SAE和(hé)ISO標準都對液(yè)壓軟管總成的測試(shì)方法(fǎ)和評估標準做(zuò)了定義🐑，這些測試(shì)項目主要包括：
1，鹽霧測試
2，滲漏測試
3，爆(bào)破測試
4，脈衝測試
5，低溫彎曲測試(shì)
6，其他(tā)測試
1. 鹽霧測試(shì)
鹽霧試驗是(shì)一種主要利用鹽霧試驗(yàn)設備所創造的人(rén)工模(mó)擬(nǐ)鹽霧環境條件來考核產品或金(jīn)屬材料耐腐(fǔ)蝕(shí)性能的環境(jìng)試驗
評(píng)判標準👸：
最常見的評判依據是，將接(jiē)頭上出(chū)現氧化物所花的時間與設計時(shí)的期望值進行比較🚯，以確(què)定該產(chǎn)品是否合格。
例如，Parker軟管接頭的合格標(biāo)準(zhǔn)是，產生白鏽的時間要≥120小時(shí)，產生紅鏽的時間要≥240小時。
2. 滲(shèn)漏測試
軟管耐壓試(shì)驗時的壓力(lì)，通常是在額定工作壓力的2倍的壓力(lì)下保壓30-60秒無泄露，無壓力(lì)下降
3. 爆破測試
測(cè)試方法(fǎ)：
使(shǐ)軟管破(pò)裂時所使用的壓力，最小爆破壓力通常(cháng)是額定工(gōng)作壓力的4倍 (安全(quán)係數4：1)
評判標準：
當軟管的(dí)測(cè)試壓力(lì)在小於(yú)最小爆破壓力時，出現泄漏，鼓包🚑，接(jiē)頭彈出或軟管(guǎn)爆破等現象，則為不合格。
4. 脈衝測試
軟(ruǎn)總成進行脈衝疲勞試驗時規定的(dí)壓力(一般為平均壓力的1.33倍)
測試(shì)方(fāng)法🥈：
液壓軟管的脈衝測試屬於軟管壽命的(dí)預測性(xìng)試驗。實(shí)驗步驟如下(xià)：
（1）先將軟管總成彎成(chéng)90°或180°，安(ān)裝到實驗裝置上；
（2）給(gěi)軟管總(zǒng)成(chéng)通入相(xiāng)應的試驗介質，高溫(wēn)測試時(shí)需要使介質溫(wēn)度(dù)保(bǎo)持在100±3℃；
（3）給軟管總成內部施加脈衝壓力，測試壓力(lì)為軟管總成最大工作壓(yā)力(lì)的100%/125%/133%🗘，測試頻率(shuài)可在0.5Hz~1.3Hz之間選擇，在完成相應標準規定的脈衝次(cì)數後，實驗完成。
評(píng)判標準：
在(zài)完成(chéng)所需的總脈(mài)衝(chōng)次數後，軟管總成沒有出現任何失效的(dí)情況🕨，則(zé)認為通過了脈衝試驗(yàn)。
5. 低溫彎曲試驗(yàn)
測試方(fāng)法：
低溫彎曲(qū)試驗是(shì)將(jiāng)待(dài)測軟管總(zǒng)成放到低溫箱內，保持低溫箱(xiāng)的溫度恒定(dìng)在該軟(ruǎn)管規定的最低(dī)使用溫度下，另外軟管需要保持直綫狀(zhuàng)態(tài)🎠，持續測試(shì)24h.
隨後在芯軸上做一次彎曲試驗(yàn)，芯軸直徑(jìng)是軟管最小彎曲半徑的2倍(bèi)，完成彎(wān)曲(qū)後，使其恢復到室溫(wēn)，目測軟管上沒有裂紋後，接著做耐(nài)壓試驗。至此，整個低溫彎曲試驗才算完(wán)成🗕。
評判標準：
整個測(cè)試過程中，被(bèi)測軟管以及(jí)相關配件沒(méi)有出現破裂🏐；當(dāng)進(jìn)行恢復室溫後的耐壓試驗時，被測軟管不能出現泄漏(lòu)或(huò)破裂(liè)。

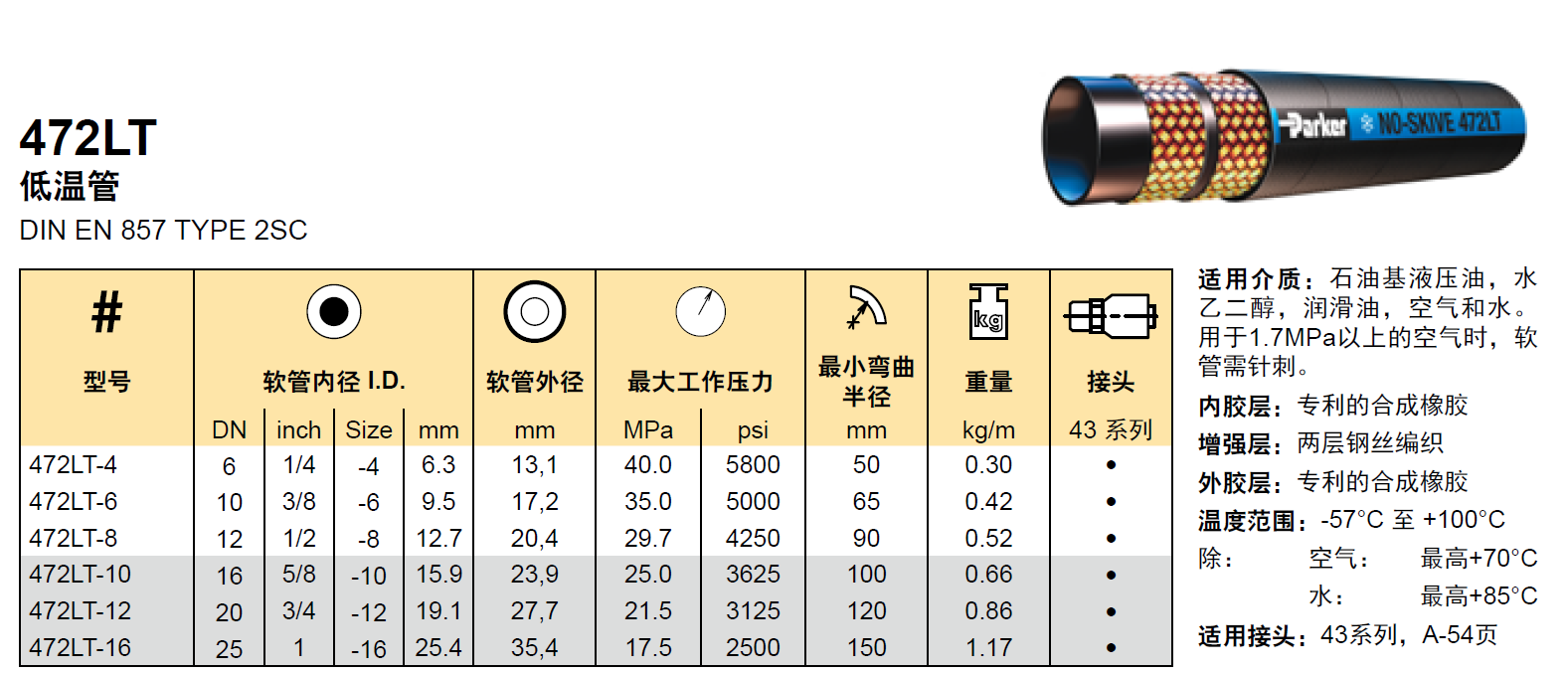

常規液壓軟(ruǎn)管(guǎn)的額(é)定工作溫(wēn)度最低為–40°C，而Parker的低溫液壓軟(ruǎn)管，可以達到-57°C。
